Роликовый подшипник NF1932

Подшипник NF1932 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1932, размер 160*220*28 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 160 мм
Наружный диаметр: 220 мм
Ширина: 28 мм
Масса: 3.4 кг

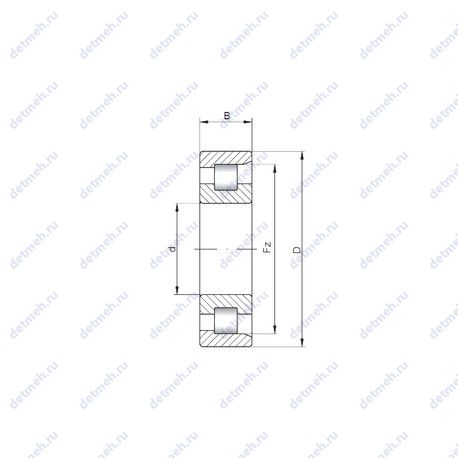

Подшипник NF1932 чертеж — Чертеж подшипника NF1932

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NF1932

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nf1932;

Прочие характеристики:

Размеры. мм - 160x220x28;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 160 мм;
Внешний диаметр - 220 мм;
Высота. мм - 28;
Масса - 3.4 кг;
Ширина (высота) (B) - 28 мм;
Ширина наружной обоймы (C) - 28 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nf1932;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 28 мм;
Ширина наружной обоймы (C) - 28 мм;
Масса - 3.4 кг;
Внутренний диаметр - 160 мм;
Внешний диаметр - 220 мм;
Высота. мм - 28;
Наружный диаметр (Ew) - 205 мм;

Прочие характеристики:

Размеры. мм - 160x220x28;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 149 кн;
Грузоподъемность статическая - 228 кн;
Частота вращения предельная при пластичной смазке - 3200 об/мин;
Частота вращения предельная при жидкой смазке - 3800 об/мин;

В таблице приведены основные размеры подшипника NF1932, технические характеристики и номинальные значения.

Таблица модификаций подшипника NF1932

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1932	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	160	220	28	3.08
NJ1932	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	160	220	28	3.16
NP1932	Роликовый радиальный подшипник, однорядный.	160	220	28	3.5
NU1932	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	160	220	28	3.08
NUP1932	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	160	220	28	3.24
N1932-K-M1-SP	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	160	220	28	3.1

Модификации подшипника NF1932 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NF1932

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NF1932	160	220	28	ISO
ISO	NF1932	160	220	28	ISO

Аналог подшипника NF1932 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
