Роликовый подшипник BK1614

Подшипник BK1614 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1614, размер 16*22*14 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 16 мм
Наружный диаметр: 22 мм
Ширина: 14 мм
Масса: 0.0147 кг

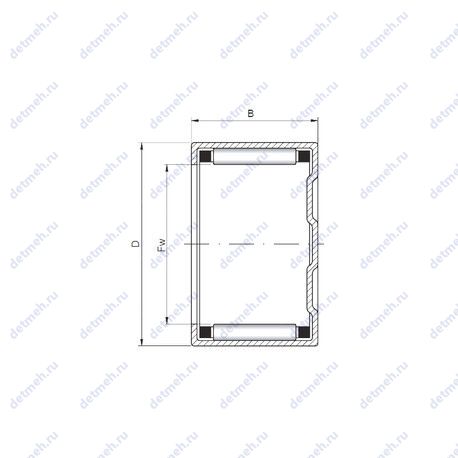

Подшипник BK1614 чертеж — Чертеж подшипника BK1614

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BK — Игольчатый роликовый подшипник со штампованным наружным кольцом с закрытым торцом

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника BK1614

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Обозначение - bk1614;
Тела качения - ролики;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 14 мм;
Масса - 0.0147 кг;
Высота. мм - 14;
Внешний диаметр - 22 мм;
Внутренний диаметр - 16 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 16 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 16x22x14;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 14 мм;
Масса - 0.0147 кг;
Высота. мм - 14;
Внешний диаметр - 22 мм;
Внутренний диаметр - 16 мм;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - bk1614;
Тела качения - ролики;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 16 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 16x22x14;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 13000 об/мин;
Частота вращения предельная при пластичной смазке - 8500 об/мин;
Грузоподъемность статическая - 12 кн;
Грузоподъемность динамическая - 8.3 кн;

В таблице приведены основные размеры подшипника BK1614, технические характеристики и номинальные значения.

Таблица модификаций подшипника BK1614

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
HK1614	Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами.	16	22	14	0.013
BK1614L	Игольчатый роликовый подшипник со штампованным наружным кольцом с закрытым торцом. Одно уплотнение.	16	22	14	0.015
HK1614L	Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами. Одно уплотнение.	16	22	14	0.013
FJT-1614	Роликовый радиальный подшипник, однорядный.	16	22	14	0.012
MFJT-1614	Роликовый радиальный подшипник, однорядный.	16	22	14	0.013
HK 1614 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатый роликоподшипник со штампованным наружным кольцом и открытыми торцами..	16	22	14	0.013
BK 1614 RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Игольчатые роликоподшипники со штампованным наружным кольцом с закрытым торцом..	16	22	14	0.015
HK 1614 2RS	Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами. Контактные уплотнения типа RS с обеих сторон подшипника.	16	22	14	0

Модификации подшипника BK1614 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника BK1614

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	BK1614	16	22	14	ISO
ISO	BK1614	16	22	14	ISO

Аналог подшипника BK1614 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
