Роликовый подшипник 3490/3420B

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

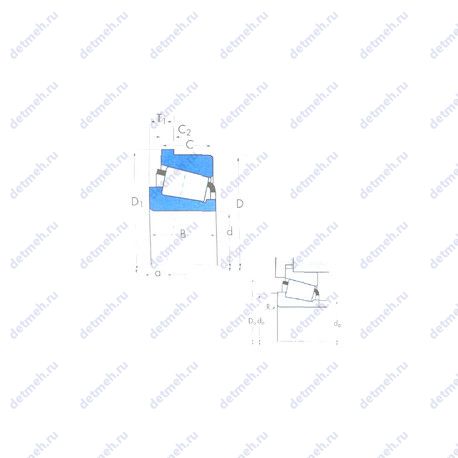

Габаритные и посадочные размеры:

• Радиус внутренней фаски (R) - 3.6 мм.;
• Ширина рабочая (T1) - 10.32;
• Ширина (высота) (B) - 29.771 мм.;
• Масса - 0.68 кг;
• Ширина наружной обоймы (C) - 23.812 мм.;
• Высота. мм - 29.771;
• Внешний диаметр - 79.375 мм;
• Внутренний диаметр - 38.1. мм;

Прочие характеристики:

• Размер (C2) - 4.762;
• Размер (D1) - 84.049 мм.;
• Размер сопряженных деталей (da) - 45.5;
• Размер сопряженных деталей (db) - 52;
• Размер сопряженных деталей (Da) - 67;
• Размер (a) - -8.6 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размеры. мм - 38.1x79.375x29.771;

Исходные данные для расчета:

• Расчетный коэффициент (Y) - 1.64;
• Расчетный коэффициент (e) - 0.37;
• Коэффициент (K) - 1.6;
• Коэффициент (G2) - 11.2;
• Коэффициент (G1) - 29.9;

Пропускная способность:

• Грузоподъемность динамическая (C1) - 96.9 кн;
• Грузоподъемность динамическая (Ca90) - 15.7;
• Грузоподъемность динамическая (C90) - 25.1;
• Грузоподъемность статическая - 119 кн;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
• Обозначение - 3490/3420b;
• Тела качения - ролики;
