Подшипник 5307 ГОСТ

5307 — это отечественный роликовый с витыми роликами подшипник, однорядный, является основным конструктивным исполнением.
Импортный аналог - 6307.
Размер подшипника: 35*80*35 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-3,ГПЗ-35,ГПЗ-4 Смотреть все
Внутренний диаметр: 35 мм
Наружный диаметр: 80 мм
Ширина: 35 мм
Масса: 0.87 кг

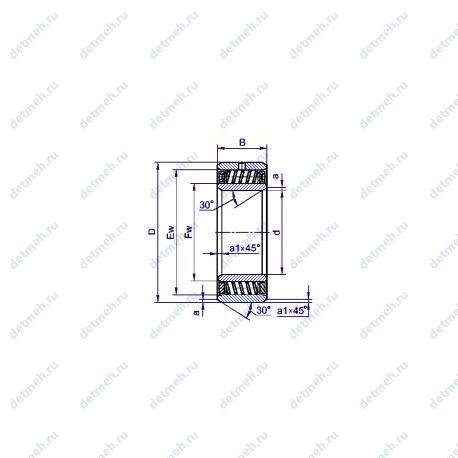

Подшипник 5307 чертеж — Чертеж подшипника 5307

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Аналоги
Размеры и характеристики

Таблица аналогов подшипника 5307

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-4	5307	35	80	35	ГОСТ
ГПЗ-3	5307	35	80	35	ГОСТ
ГПЗ-8	5307	35	80	35	ГОСТ
ГПЗ-35	5307	35	80	35	ГОСТ
FBJ	6307	35	80	21	ISO
CX	6307	35	80	21	ISO
KOYO	6307	35	80	21	ISO
NSK	6307	35	80	21	ISO
Fersa	6307	35	80	21	ISO
KBC	6307	35	80	21	ISO
NACHI	6307	35	80	21	ISO
SKF	6307	35	80	21	ISO
ISB	6307	35	80	21	ISO
AST	6307	35	80	21	ISO
CYSD	6307	35	80	21	ISO
SIGMA	6307	35	80	21	ISO
FAG	6307	35	80	21	ISO
NKE	6307	35	80	21	ISO
CRAFT	6307	35	80	21	ISO
ZEN	6307	35	80	21	ISO
NTN	6307	35	80	21	ISO
MPZ	6307	35	80	21	ISO
NTN-SNR	6307	35	80	21	ISO
ISO	6307	35	80	21	ISO
ROLEK	6307	35	80	21	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 5307

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-4

ГПЗ-4 — ООО "Завод приборных подшипников"

Классификация:

Основной тип - роликовый с витыми роликами;
Тела качения - ролики;
Форма роликов - витые;
Обозначение - 5307;

Прочие характеристики:

Номер по ГОСТ - 5307;
Размеры. мм - 35x80x35;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

Внутренний диаметр - 35 мм;
Внешний диаметр - 80 мм;
Масса - 0.86 кг;
Ширина - 35 мм;
d (мм) Внутренний диаметр - 35;
D (мм) Наружный диаметр - 80;
В (мм) Ширина - 35;
m (кг) Масса - 0.8700;

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 5 307;

Прочие характеристики:

Номер по ГОСТ - 5-307;
Размеры. мм - 35x80x21;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
D1(mm) Диаметр борта наружного кольца - 66.1;
d шарика (мм) Диаметр шарика - 14.288;
N шариков Количество шариков - 7;
d1 (mm) Диаметр борта внутреннего кольца - 48.9;

Габаритные и посадочные размеры:

Внутренний диаметр - 35 мм;
Внешний диаметр - 80 мм;
Масса - 0.43 кг;
Ширина - 21 мм;
d (мм) Внутренний диаметр - 35;
D (мм) Наружный диаметр - 80;
В (мм) Ширина - 21;
m (кг) Масса - 0.44;
r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 33.2;
Co (kN) Грузоподъемность статическая - 18;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 10000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;

Производитель ГПЗ-8

ГПЗ-8 — ОАО "Харьковский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 5-307;
Размеры. мм - 35x80x21;

Габаритные и посадочные размеры:

Внутренний диаметр - 35 мм;
Внешний диаметр - 80 мм;
Масса - 0.43 кг;
Ширина - 21 мм;

Производитель ГПЗ-35

Классификация:

Обозначение - 5307;

Прочие характеристики:

ГОСТ - ГОСТ 520, ту 37.006.002;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 35;
D (мм) Наружный диаметр - 80;
В (мм) Ширина - 35;
m (кг) Масса - 0.8700;
