Подшипник 5306 ГОСТ

Модификация 5306 — это отечественный роликовый радиальный подшипник, основное конструктивное исполнение - 5306 .
Импортный аналог - 6306.
Размер подшипника: 30*72*30 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-2,ГПЗ-3,ГПЗ-35 Смотреть все
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 30 мм
Масса: 0.59 кг

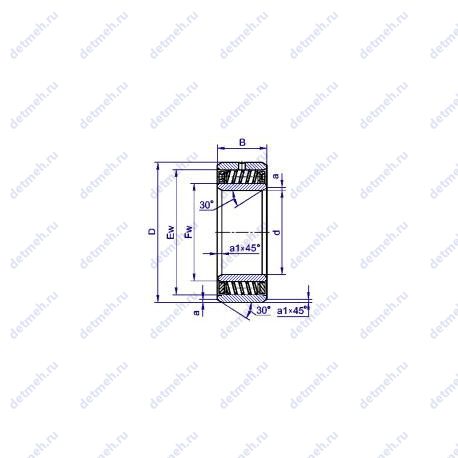

Подшипник 5306 чертеж — Чертеж подшипника 5306

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Аналоги
Размеры и характеристики

Таблица аналогов подшипника 5306

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-4	5306	30	72	30	ГОСТ
ГПЗ-3	5306	30	72	30	ГОСТ
ГПЗ-2	5306	30	72	30	ГОСТ
ГПЗ-35	5306	30	72	30	ГОСТ
FBJ	6306	30	72	19	ISO
CX	6306	30	72	19	ISO
KOYO	6306	30	72	19	ISO
NSK	6306	30	72	19	ISO
Fersa	6306	30	72	19	ISO
KBC	6306	30	72	19	ISO
NACHI	6306	30	72	19	ISO
SKF	6306	30	72	19	ISO
ISB	6306	30	72	19	ISO
AST	6306	30	72	19	ISO
CYSD	6306	30	72	19	ISO
SIGMA	6306	30	72	19	ISO
FAG	6306	30	72	19	ISO
NKE	6306	30	72	19	ISO
CRAFT	6306	30	72	19	ISO
ZEN	6306	30	72	19	ISO
NTN	6306	30	72	19	ISO
MPZ	6306	30	72	19	ISO
NTN-SNR	6306	30	72	19	ISO
ISO	6306	30	72	19	ISO
ROLEK	6306	30	72	19	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 5306

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-4

ГПЗ-4 — ООО "Завод приборных подшипников"

Классификация:

Основной тип - роликовый с витыми роликами;
Тела качения - ролики;
Форма роликов - витые;

Прочие характеристики:

Номер по ГОСТ - 5306;
Размеры. мм - 30x72x30;

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Внешний диаметр - 72 мм;
Масса - 0.594 кг;
Ширина - 30 мм;

Производитель ГПЗ-2

Классификация:

Обозначение - 5 306;

Прочие характеристики:

ГОСТ - ГОСТ 520;
d шарика (мм) Диаметр шарика - 12.303;
N шариков Количество шариков - 8;
d1 (mm) Диаметр борта внутреннего кольца - 44.6;
D1(mm) Диаметр борта наружного кольца - 59.9;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 72;
В (мм) Ширина - 19;
m (кг) Масса - 0.35;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 28.1;
Co (kN) Грузоподъемность статическая - 14.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 11000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 9000;

Производитель ГПЗ-35

Классификация:

Обозначение - 5306;

Прочие характеристики:

ГОСТ - ГОСТ 520, ту 37.006.002;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 72;
В (мм) Ширина - 30;
m (кг) Масса - 0.594;

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

Обозначение - 5 306;

Прочие характеристики:

ГОСТ - ГОСТ 520;
D1(mm) Диаметр борта наружного кольца - 59.9;
d шарика (мм) Диаметр шарика - 12.303;
N шариков Количество шариков - 8;
d1 (mm) Диаметр борта внутреннего кольца - 44.6;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 72;
В (мм) Ширина - 19;
m (кг) Масса - 0.35;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 28.1;
Co (kN) Грузоподъемность статическая - 14.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 11000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 9000;
