Подшипник роликовый с витыми роликами 5224

Отечественный роликовый с витыми роликами подшипник с маркировкой 5224. является основным конструктивным исполнением. Импортный аналог подшипника 6224.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: EPK, ГПЗ-1
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 215 мм
  5. ШиринаШирина: 98 мм
  6. МассаМасса: 14.8 кг

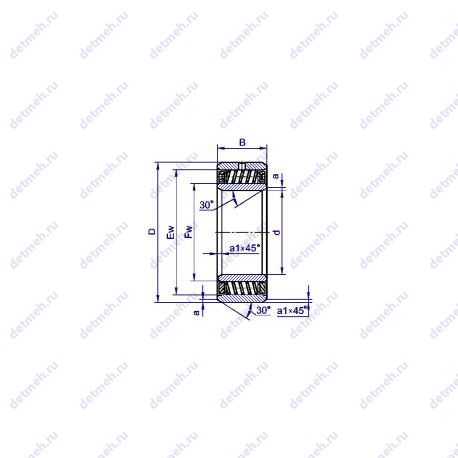

Чертеж подшипника 5224
Чертеж подшипника 5224

Внимание!
Если вас интересует покупка подшипника 5224, его наличие, срок поставки, цена, модификации и аналоги Вы можете связаться с нами по тел.: +7 (495) 255-13-10 или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 5224

НомерТехнические требованияd,ммD,ммB,ммm,кг
8 52241202159814.80
Что такое модификация подшипника?
Модификации подшипника - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория подшипника
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 5224

НомерБрендd,ммD,ммB,ммСтандарт
5224ГПЗ-112021598ГОСТ
5224EPK12021598ГОСТ
6224FBJ12021540ISO
6224CX12021540ISO
6224KOYO12021540ISO
6224NSK12021540ISO
6224NACHI12021540ISO
6224SKF12021540ISO
6224ISB12021540ISO
6224CYSD12021540ISO
6224SIGMA12021540ISO
6224FAG12021540ISO
6224NKE12021540ISO
6224CRAFT12021540ISO
6224ZEN12021540ISO
6224NTN12021540ISO
6224NTN-SNR12021540ISO
6224ISO12021540ISO
Что такое аналог подшипника?
Аналог подшипника - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица размеров и характеристик подшипника 5224

В таблице приведены основные технические характеристики и их номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Подшипник ЕРК 5224

Классификация:

Основной тип — Роликовый с витыми роликами;

Тела качения — Ролики;

Форма роликов — Витые;

Габаритные и посадочные размеры:

Внутренний диаметр — 120;

Внешний диаметр — 215;

Масса — 14.8 кг;

Ширина — 98;

Прочие характеристики:

Номер по ГОСТ — 5224;

Размеры. мм — 120x215x98;

Подшипник ГПЗ-1 5224

Классификация:

Основной тип — Роликовый с витыми роликами;

Тела качения — Ролики;

Форма роликов — Витые;

Обозначение — 5224;

Прочие характеристики:

Номер по ГОСТ — 5224;

Размеры. мм — 120x215x98;

ГОСТ — ОСТ 37.006.002;

Материал Марка стали — ШХ-15;

Габаритные и посадочные размеры:

Внутренний диаметр — 120 мм;

Внешний диаметр — 215 мм;

Масса — 14.8 кг;

Ширина — 98 мм;

d (мм) Внутренний диаметр — 120;

D (мм) Наружный диаметр — 215;

В (мм) Ширина — 98;

m (кг) Масса — 14.8;

×
