Роликовый подшипник XGA33210/Y33210

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Исходные данные для расчета:

• Коэффициент (G1) - 48.4;
• Коэффициент (G2) - 16.9;
• Коэффициент (Cg) - 0.0251;
• Коэффициент (K) - 1.41;
• Расчетный коэффициент (e) - 0.41;
• Расчетный коэффициент (Y) - 1.45;

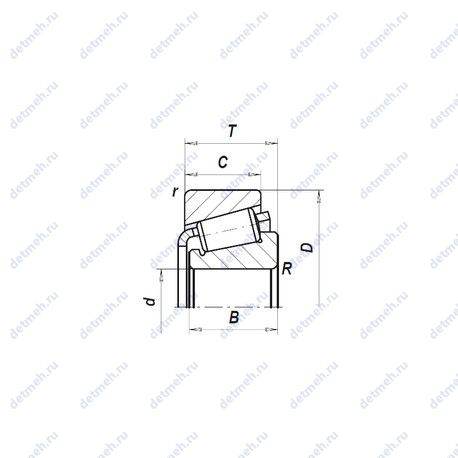

Габаритные и посадочные размеры:

• Радиус наружней фаски - 1.5 мм.;
• Радиус внутренней фаски (R) - 1.5 мм.;
• Ширина наружной обоймы (C) - 24.5 мм.;
• Внутренний диаметр - 40 мм;
• Внешний диаметр - 90 мм;
• Высота. мм - 32;
• Масса - 1.03 кг;
• Ширина рабочая (T) - 32 мм.;
• Ширина (высота) (B) - 32 мм;

Прочие характеристики:

• Размер (a) - -8.6 мм.;
• Размер сопряженных деталей (Da) - 86;
• Размер сопряженных деталей (db) - 56;
• Размер сопряженных деталей (da) - 54;
• Размер сопряженных деталей (Db) - 80;
• Размер (Aa) - 3.4;
• Размер (Ab) - 2.2;
• Размеры. мм - 40x90x32;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Пропускная способность:

• Грузоподъемность динамическая (C90) - 31.2;
• Грузоподъемность динамическая (Ca90) - 22.1;
• Грузоподъемность динамическая (C1) - 120 кн;
• Грузоподъемность статическая - 166 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - xga33210/y33210;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
