Роликовый подшипник XAA33212/Y33212

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Исходные данные для расчета:

• Коэффициент (G1) - 76.2;
• Коэффициент (G2) - 20;
• Коэффициент (Cg) - 0.0187;
• Коэффициент (K) - 1.44;
• Расчетный коэффициент (e) - 0.4;
• Расчетный коэффициент (Y) - 1.48;

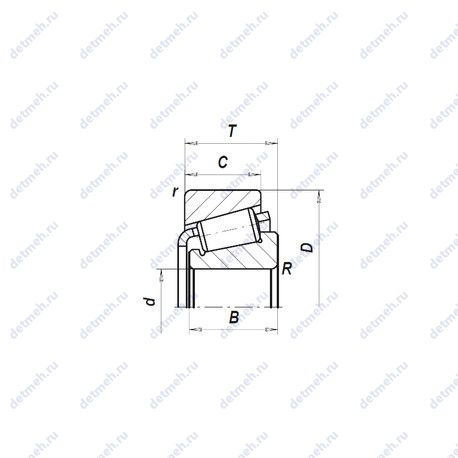

Габаритные и посадочные размеры:

• Радиус наружней фаски - 1.5 мм.;
• Радиус внутренней фаски (R) - 6.1 мм.;
• Ширина наружной обоймы (C) - 29 мм.;
• Внутренний диаметр - 60 мм;
• Внешний диаметр - 110 мм;
• Высота. мм - 38;
• Масса - 1.53 кг;
• Ширина рабочая (T) - 38 мм.;
• Ширина (высота) (B) - 38 мм;

Прочие характеристики:

• Размер (a) - -9.9 мм.;
• Размер сопряженных деталей (Da) - 105;
• Размер сопряженных деталей (db) - 85;
• Размер сопряженных деталей (da) - 68;
• Размер сопряженных деталей (Db) - 98;
• Размер (Aa) - 4;
• Размер (Ab) - 2.5;
• Размеры. мм - 60x110x38;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Пропускная способность:

• Грузоподъемность динамическая (C90) - 47.5;
• Грузоподъемность динамическая (Ca90) - 32.8;
• Грузоподъемность динамическая (C1) - 183 кн;
• Грузоподъемность статическая - 253 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - xaa33212/y33212;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
