Роликовый подшипник XAA30205/Y30205

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Исходные данные для расчета:

• Коэффициент (G2) - 8.4;
• Коэффициент (G1) - 8.4;
• Коэффициент (Cg) - 0.0115;
• Коэффициент (K) - 1.56;
• Расчетный коэффициент (e) - 0.38;
• Расчетный коэффициент (Y) - 1.6;

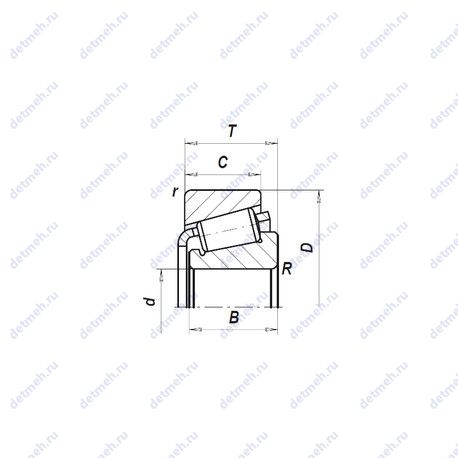

Габаритные и посадочные размеры:

• Радиус наружней фаски - 1 мм.;
• Радиус внутренней фаски (R) - 4.1 мм.;
• Ширина наружной обоймы (C) - 13 мм;
• Внутренний диаметр - 25 мм;
• Внешний диаметр - 52 мм;
• Высота. мм - 16.25;
• Масса - 0.16 кг;
• Ширина рабочая (T) - 16.25 мм.;
• Ширина (высота) (B) - 15 мм;

Прочие характеристики:

• Размер (a) - -3.6 мм.;
• Размер сопряженных деталей (Da) - 48.5;
• Размер сопряженных деталей (db) - 37.5;
• Размер сопряженных деталей (da) - 29;
• Размер сопряженных деталей (Db) - 46;
• Размер (Ab) - 1.6;
• Размеры. мм - 25x52x16.25;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Пропускная способность:

• Грузоподъемность динамическая (C90) - 8.19;
• Грузоподъемность динамическая (Ca90) - 5.26;
• Грузоподъемность динамическая (C1) - 31.6 кн;
• Грузоподъемность статическая - 34.4 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - xaa30205/y30205;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
