Роликовый подшипник X33214/Y33214
Подшипник X33214/Y33214 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 33214, размер 70*125*41 мм.
Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 70 мм
Наружный диаметр: 125 мм
Ширина: 41 мм
Масса: 2.11 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Y — Штампованный сепаратор из листовой латуни
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника X33214/Y33214
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Исходные данные для расчета:
- Коэффициент (G1): 104.5
- Коэффициент (G2): 25.6
- Коэффициент (Cg): 0.0214
- Коэффициент (K): 1.43
- Расчетный коэффициент (e): 0.41
- Расчетный коэффициент (Y): 1.47

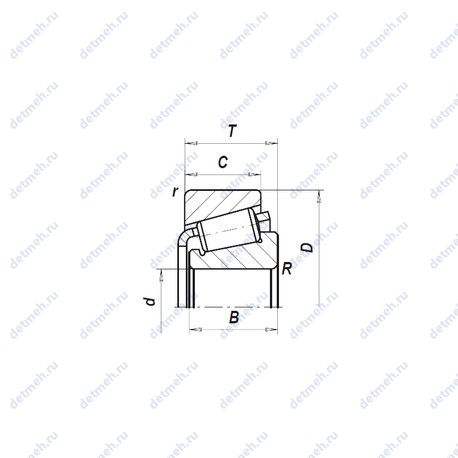

Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.5 мм.
- Радиус внутренней фаски (R): 2 мм.
- Ширина наружной обоймы (C): 32 мм
- Внутренний диаметр: 70 мм
- Внешний диаметр: 125 мм
- Высота. мм: 41
- Масса: 2.11 кг
- Ширина рабочая (T): 41 мм.
- Ширина (высота) (B): 41 мм.
Прочие характеристики:
- Размер (a): -9.9 мм.
- Размер сопряженных деталей (Da): 120
- Размер сопряженных деталей (db): 85
- Размер сопряженных деталей (da): 79
- Размер сопряженных деталей (Db): 112
- Размер (Aa): 4.1
- Размер (Ab): 2.8
- Размеры. мм: 70x125x41
- Количество дорожек качения: 1
- Уплотнение: нет
Пропускная способность:
- Грузоподъемность динамическая (C90): 57.1
- Грузоподъемность динамическая (Ca90): 39.9
- Грузоподъемность динамическая (C1): 220 кн
- Грузоподъемность статическая: 314 кн
Классификация:
- Тела качения: ролики
- Обозначение: x33214/y33214
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника X33214/Y33214, технические характеристики и номинальные значения.
Таблица модификаций подшипника X33214/Y33214
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 33214 | Основное исполнение. | 70 | 125 | 41 | 2.1 |
| 33214A | Соответствует стандартам ISO с улучшенными характеристиками. | 70 | 125 | 41 | 2.1 |
| 33214F | Механически обработанный сепаратор из стали или специального чугуна. | 70 | 125 | 41 | 0 |
| 33214U | Роликовый радиально-упорный подшипник, однорядный. | 70 | 125 | 41 | 2.1 |
| 33214JR | Штампованный сепаратор из стального листа. | 70 | 125 | 41 | 2.16 |
| 33214/Q | Роликовый радиально-упорный подшипник, однорядный. | 70 | 125 | 41 | 2.1 |
| HR33214J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 70 | 125 | 41 | 2.15 |
Модификации подшипника X33214/Y33214 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
