Роликовый подшипник X33216/Y33216

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Исходные данные для расчета:

• Коэффициент (G1) - 142.7;
• Коэффициент (G2) - 38;
• Коэффициент (Cg) - 0.0248;
• Коэффициент (K) - 1.37;
• Расчетный коэффициент (e) - 0.43;
• Расчетный коэффициент (Y) - 1.41;

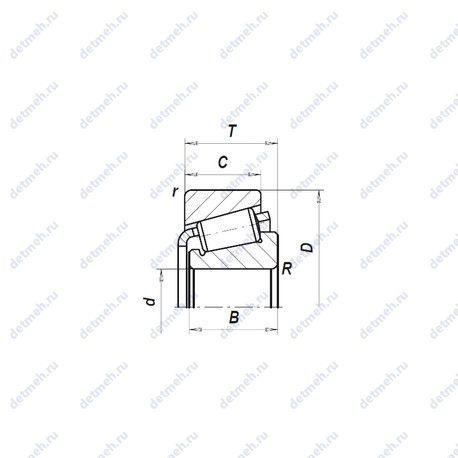

Габаритные и посадочные размеры:

• Радиус наружней фаски - 2 мм.;
• Радиус внутренней фаски (R) - 2.5 мм.;
• Ширина наружной обоймы (C) - 35 мм;
• Внутренний диаметр - 80 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 46;
• Масса - 2.94 кг;
• Ширина рабочая (T) - 46 мм.;
• Ширина (высота) (B) - 46 мм.;

Прочие характеристики:

• Размер (a) - -10.7 мм.;
• Размер сопряженных деталей (Da) - 135;
• Размер сопряженных деталей (db) - 97;
• Размер сопряженных деталей (da) - 89;
• Размер сопряженных деталей (Db) - 125;
• Размер (Aa) - 5.4;
• Размер (Ab) - 2.8;
• Размеры. мм - 80x140x46;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Пропускная способность:

• Грузоподъемность динамическая (C90) - 71.3;
• Грузоподъемность динамическая (Ca90) - 51.9;
• Грузоподъемность динамическая (C1) - 275 кн;
• Грузоподъемность статическая - 409 кн;

Классификация:

• Тела качения - ролики;
• Обозначение - x33216/y33216;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
