Роликовый подшипник 1097768

Подшипник 1097768 — это отечественный роликовый радиально-упорный подшипник, двухрядный, является основным конструктивным исполнением, размер 340*580*170 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 340 мм
Наружный диаметр: 580 мм
Ширина: 170 мм
Масса: 0 кг

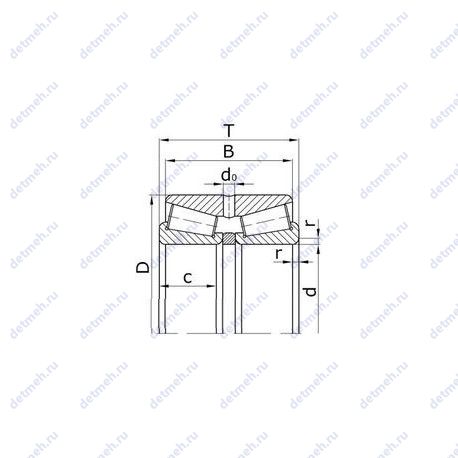

Подшипник 1097768 чертеж — Чертеж подшипника 1097768

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1097768

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 1097768;
Размеры. мм - 340x580x170;
(d0) диаметр отверстия для смазки. мм - 12;

Габаритные и посадочные размеры:

Внутренний диаметр - 340 мм;
Внешний диаметр - 580 мм;
Ширина (высота) (B) - 170;
Радиус наружней фаски - 6;
(с) ширина внутреннего кольца. мм - 106;
(T) монтажная высота. мм - 242;

В таблице приведены основные размеры подшипника 1097768, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1097768

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1097768 М	Модифицированный контакт..	340	580	170	221.50
1097768 АМ	Повышенная грузоподъемность. Модифицированный контакт..	340	580	242	221.5

Модификации подшипника 1097768 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
