Роликовый подшипник T4DB170X

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

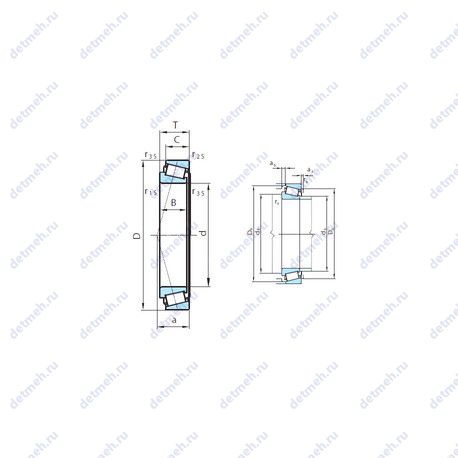

Габаритные и посадочные размеры:

• Ширина наружной обоймы (C) - 23 мм.;
• Ширина (высота) (B) - 30 мм.;
• Радиус наружней фаски - 6 мм.;
• Масса - 3.5 кг;
• Ширина рабочая (T) - 32 мм.;
• Высота. мм - 32;
• Внешний диаметр - 230 мм;
• Внутренний диаметр - 170 мм;

Пропускная способность:

• Грузоподъемность статическая - 428 кн;
• Частота вращения предельная при пластичной смазке - 1400 об/мин;
• Частота вращения предельная при жидкой смазке - 1900 об/мин;
• Грузоподъемность динамическая - 245 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.46;
• Расчетный коэффициент (Y0) - 0.72;
• Расчетный коэффициент (Y) - 1.3;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 45 мм.;
• Размер (r3 min.) - 1 мм;
• Размер сопряженных деталей (da max) - 182;
• Размер сопряженных деталей (Da min) - 214;
• Размер сопряженных деталей (Da max.) - 216;
• Размер сопряженных деталей (ra max.) - 3;
• Размер сопряженных деталей (Db min.) - 223;
• Размер сопряженных деталей (db min) - 185;
• Размер (r2 min.) - 3 мм;
• Размеры. мм - 170x230x32;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Обозначение - t4db170x;
• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
