Роликовый подшипник PSL 69-301

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

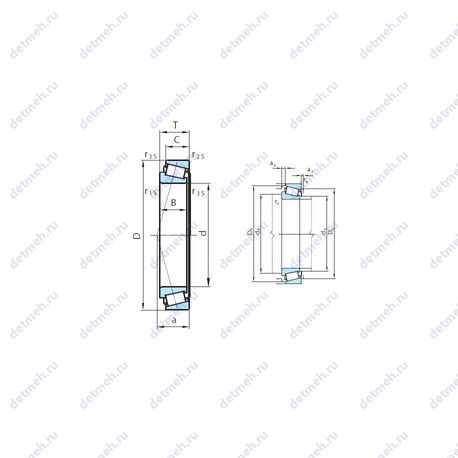

Габаритные и посадочные размеры:

• Ширина наружной обоймы (C) - 23.02 мм.;
• Ширина (высота) (B) - 28.575 мм;
• Радиус наружней фаски - 4.8 мм;
• Масса - 2.31 кг;
• Ширина рабочая (T) - 28.575 мм;
• Высота. мм - 28.575;
• Внешний диаметр - 193.675. мм;
• Внутренний диаметр - 146.05. мм;

Пропускная способность:

• Грузоподъемность статическая - 390 кн;
• Частота вращения предельная при пластичной смазке - 1700 об/мин;
• Частота вращения предельная при жидкой смазке - 2200 об/мин;
• Грузоподъемность динамическая - 181 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.37;
• Расчетный коэффициент (Y0) - 0.9;
• Расчетный коэффициент (Y) - 1.63;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 34 мм.;
• Размер (r3 min.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 155;
• Размер сопряженных деталей (Da min) - 176;
• Размер сопряженных деталей (Da max.) - 182;
• Размер сопряженных деталей (ra max.) - 1.5;
• Размер сопряженных деталей (Db min.) - 187;
• Размер сопряженных деталей (db min) - 162;
• Размер (r2 min.) - 1.5 мм;
• Размеры. мм - 146.05x193.675x28.575;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Обозначение - psl 69-301;
• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
