Роликовый подшипник PSL 69-306

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

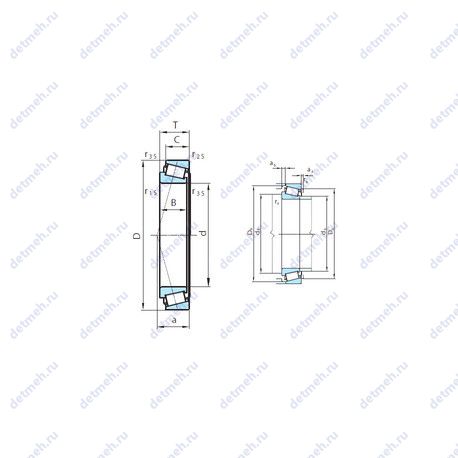

Габаритные и посадочные размеры:

• Ширина наружной обоймы (C) - 33.338 мм.;
• Ширина (высота) (B) - 38.1 мм.;
• Радиус наружней фаски - 3.5 мм.;
• Масса - 3.2 кг;
• Ширина рабочая (T) - 39.688 мм.;
• Высота. мм - 39.688;
• Внешний диаметр - 182.562. мм;
• Внутренний диаметр - 127 мм;

Пропускная способность:

• Грузоподъемность статическая - 492 кн;
• Частота вращения предельная при пластичной смазке - 1710 об/мин;
• Частота вращения предельная при жидкой смазке - 2440 об/мин;
• Грузоподъемность динамическая - 282 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.31;
• Расчетный коэффициент (Y0) - 1.08;
• Расчетный коэффициент (Y) - 1.97;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 33.8 мм.;
• Размер (r3 min.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 137;
• Размер сопряженных деталей (Da min) - 165;
• Размер сопряженных деталей (Da max.) - 167;
• Размер сопряженных деталей (ra max.) - 3.3;
• Размер сопряженных деталей (Db min.) - 177;
• Размер сопряженных деталей (db min) - 141;
• Размер (r2 min.) - 3.3 мм;
• Размеры. мм - 127x182.562x39.688;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Обозначение - psl 69-306;
• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
