Роликовый подшипник PSL 612-209

Подшипник PSL 612-209 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 612, размер 280*420*345 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 280 мм
Наружный диаметр: 420 мм
Ширина: 345 мм
Масса: 171 кг

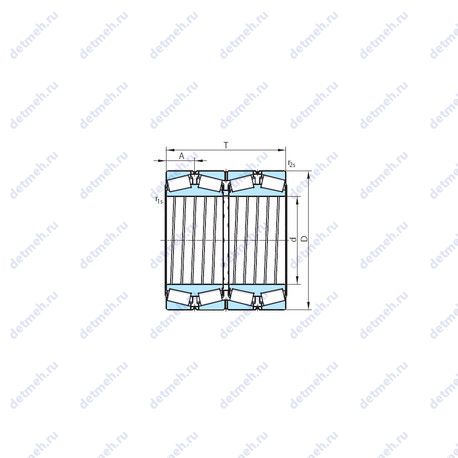

Подшипник PSL 612-209 чертеж — Чертеж подшипника PSL 612-209

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 612-209

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Прочие характеристики:

Размер сопряженных деталей (db min): 304
Уплотнение: нет
Количество дорожек качения: 4
Размер сопряженных деталей (ra max.): 4
Размер сопряженных деталей (Db min.): 370
Расстояние от торца до оси смазочных отверстий (A): 82.5 мм.
Размер (r2 min.): 5 мм.
Размер (r1 min.): 5 мм.
Размеры. мм: 280x420x345

Исходные данные для расчета:

Расчетный коэффициент (Y2): 3.02
Расчетный коэффициент (Y1): 2.03
Расчетный коэффициент (Y0): 1.98
Расчетный коэффициент (e): 0.33

Пропускная способность:

Частота вращения предельная при жидкой смазке: 500 об/мин
Частота вращения предельная при пластичной смазке: 380 об/мин
Грузоподъемность статическая: 9700 кн
Грузоподъемность динамическая: 4800 кн

Габаритные и посадочные размеры:

Масса: 171 кг
Ширина рабочая (T): 345 мм.
Высота. мм: 345
Внешний диаметр: 420. мм
Внутренний диаметр: 280. мм

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 612-209
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 612-209, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 612-209

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 612-206-1	Роликовый радиально-упорный подшипник, четырехрядный.	280	420	250	117

Модификации подшипника PSL 612-209 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
