Роликовый подшипник PSL 612-15

Подшипник PSL 612-15 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 612, размер 360*540*340 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 360 мм
Наружный диаметр: 540 мм
Ширина: 340 мм
Масса: 274 кг

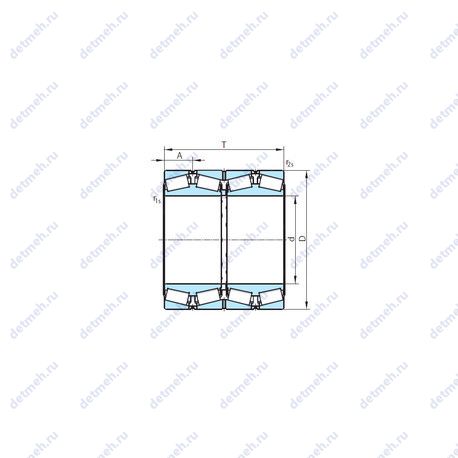

Подшипник PSL 612-15 чертеж — Чертеж подшипника PSL 612-15

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 612-15

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Прочие характеристики:

Размер сопряженных деталей (db min) - 392;
Уплотнение - нет;
Количество дорожек качения - 4;
Размер сопряженных деталей (ra max.) - 4;
Размер сопряженных деталей (Db min.) - 490;
Расстояние от торца до оси смазочных отверстий (A) - 80.5 мм.;
Размер (r2 min.) - 5 мм.;
Размер (r1 min.) - 5 мм.;
Размеры. мм - 360x540x340;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 3.5;
Расчетный коэффициент (Y1) - 2.3;
Расчетный коэффициент (Y0) - 2.3;
Расчетный коэффициент (e) - 0.29;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 330 об/мин;
Частота вращения предельная при пластичной смазке - 250 об/мин;
Грузоподъемность статическая - 10502 кн;
Грузоподъемность динамическая - 4324 кн;

Габаритные и посадочные размеры:

Масса - 274 кг;
Ширина рабочая (T) - 340 мм.;
Высота. мм - 340;
Внешний диаметр - 540. мм;
Внутренний диаметр - 360. мм;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - psl 612-15;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника PSL 612-15, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 612-15

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 612-323	Роликовый радиально-упорный подшипник, четырехрядный.	440	540	40	19.3

Модификации подшипника PSL 612-15 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
