Роликовый подшипник PSL 612-307

Подшипник PSL 612-307 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 612, размер 1098.55*1276.35*133.35 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 1098.55 мм
Наружный диаметр: 1276.35 мм
Ширина: 133.35 мм
Масса: 281 кг

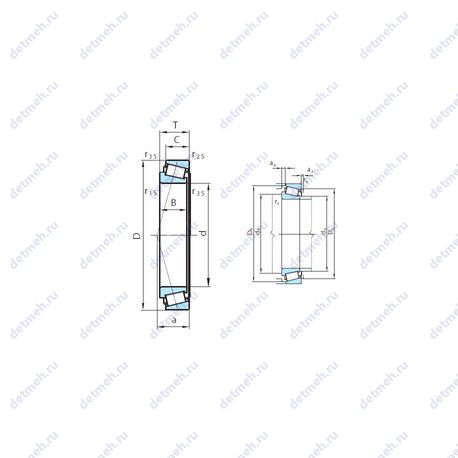

Подшипник PSL 612-307 чертеж — Чертеж подшипника PSL 612-307

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 612-307

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 114.3 мм.
Ширина (высота) (B): 133.35 мм.
Радиус наружней фаски: 6.4 мм
Масса: 281 кг
Ширина рабочая (T): 133.35 мм.
Высота. мм: 133.35
Внешний диаметр: 1276.35. мм
Внутренний диаметр: 1098.55. мм

Пропускная способность:

Грузоподъемность статическая: 14645 кн
Частота вращения предельная при пластичной смазке: 100 об/мин
Частота вращения предельная при жидкой смазке: 150 об/мин
Грузоподъемность динамическая: 4260 кн

Исходные данные для расчета:

Расчетный коэффициент (e): 0.28
Расчетный коэффициент (Y0): 1.19
Расчетный коэффициент (Y): 2.17

Прочие характеристики:

Количество дорожек качения: 1
Уплотнение: нет
Размер (a): 169.6 мм.
Размер (r3 min.): 1.5 мм
Размер сопряженных деталей (da max): 1130
Размер сопряженных деталей (Da min): 1225
Размер сопряженных деталей (Da max.): 1240
Размер сопряженных деталей (ra max.): 6
Размер сопряженных деталей (Db min.): 1255
Размер сопряженных деталей (db min): 1135
Размер (r2 min.): 6.4 мм
Размеры. мм: 1098.55x1276.35x133.35

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 612-307
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 612-307, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 612-307

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 612-308	Роликовый радиально-упорный подшипник, однорядный.	1095.375	1276.35	133.35	292

Модификации подшипника PSL 612-307 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
