Роликовый подшипник PSL 612-331

Подшипник PSL 612-331 — это импортный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 612, размер 682.625*1080*142 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 682.625 мм
Наружный диаметр: 1080 мм
Ширина: 142 мм
Масса: 1466 кг

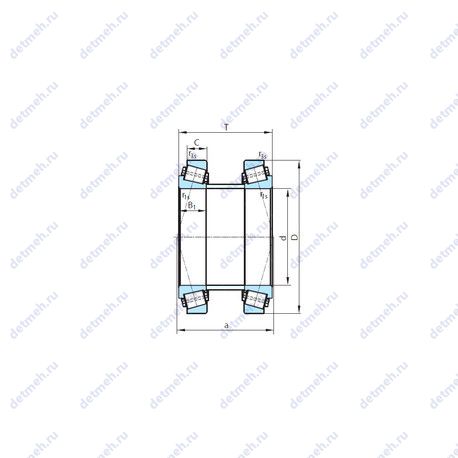

Подшипник PSL 612-331 чертеж — Чертеж подшипника PSL 612-331

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 612-331

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

Грузоподъемность динамическая - 11950 кн;
Частота вращения предельная при жидкой смазке - 200 об/мин;
Частота вращения предельная при пластичной смазке - 140 об/мин;
Грузоподъемность статическая - 25530 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y3) - 1.54;
Расчетный коэффициент (Y2) - 2.34;
Расчетный коэффициент (Y1) - 1.57;
Расчетный коэффициент (e) - 0.43;

Габаритные и посадочные размеры:

Ширина внутренней обоймы (B1) - 195 мм.;
Ширина наружной обоймы (C) - 142 мм.;
Масса - 1466 кг;
Ширина рабочая (T) - 660 мм.;
Высота. мм - 660;
Внешний диаметр - 1080. мм;
Внутренний диаметр - 682.625. мм;

Прочие характеристики:

Размер (r3 min.) - 1.5 мм;
Размер (a) - 211 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер сопряженных деталей (ra max.) - 7.5;
Размер (r1 min.) - 12 мм.;
Размеры. мм - 682.625x1080x660;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - psl 612-331;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника PSL 612-331, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 612-331

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 612-336	Роликовый радиально-упорный подшипник, двухрядный.	682.625	1080	195	1318

Модификации подшипника PSL 612-331 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
