Роликовый подшипник PSL 611-9

Подшипник PSL 611-9 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 611, размер 240*320*55 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 240 мм
Наружный диаметр: 320 мм
Ширина: 55 мм
Масса: 12.1 кг

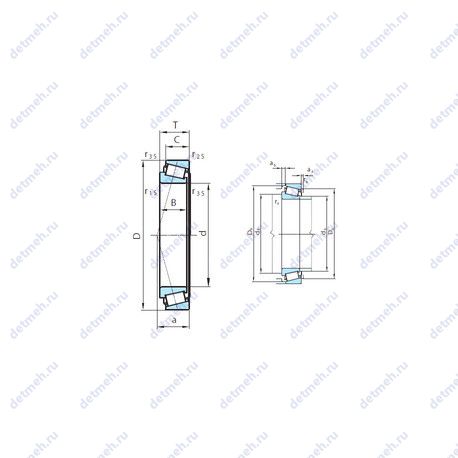

Подшипник PSL 611-9 чертеж — Чертеж подшипника PSL 611-9

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 611-9

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 47.5 мм.
Ширина (высота) (B): 55 мм.
Радиус наружней фаски: 3.5 мм.
Масса: 12.1 кг
Ширина рабочая (T): 62.5 мм.
Высота. мм: 62.5
Внешний диаметр: 320. мм
Внутренний диаметр: 240 мм

Пропускная способность:

Грузоподъемность статическая: 814 кн
Частота вращения предельная при пластичной смазке: 900 об/мин
Частота вращения предельная при жидкой смазке: 1300 об/мин
Грузоподъемность динамическая: 408 кн

Исходные данные для расчета:

Расчетный коэффициент (e): 0.43
Расчетный коэффициент (Y0): 0.8
Расчетный коэффициент (Y): 1.4

Прочие характеристики:

Количество дорожек качения: 1
Уплотнение: нет
Размер (a): 43 мм
Размер (r3 min.): 1.2 мм.
Размер сопряженных деталей (da max): 253
Размер сопряженных деталей (Da min): 286
Размер сопряженных деталей (Da max.): 299
Размер сопряженных деталей (ra max.): 2.5
Размер сопряженных деталей (Db min.): 311
Размер сопряженных деталей (db min): 269
Размер (r2 min.): 3.5 мм.
Размеры. мм: 240x320x62.5

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 611-9
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 611-9, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 611-9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 611-202	Роликовый радиально-упорный подшипник, однорядный.	240	360	218	76.3
PSL 611-304	Роликовый радиально-упорный подшипник, однорядный.	240	345	60	16.5

Модификации подшипника PSL 611-9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
