Роликовый подшипник PSL 610-305

Подшипник PSL 610-305 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 610, размер 170*220*25 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 170 мм
Наружный диаметр: 220 мм
Ширина: 25 мм
Масса: 2.3 кг

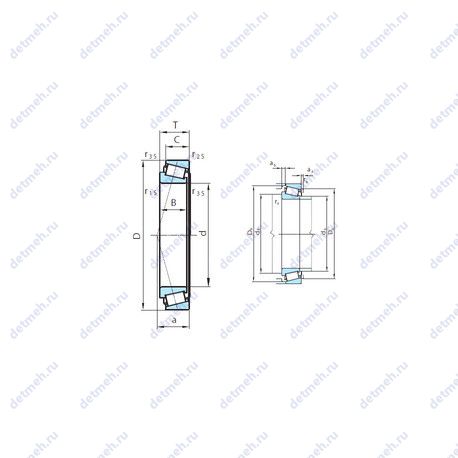

Подшипник PSL 610-305 чертеж — Чертеж подшипника PSL 610-305

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 610-305

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 19.5 мм
Ширина (высота) (B): 25 мм
Радиус наружней фаски: 3 мм
Масса: 2.3 кг
Ширина рабочая (T): 27 мм
Высота. мм: 27
Внешний диаметр: 220 мм
Внутренний диаметр: 170 мм

Пропускная способность:

Грузоподъемность статическая: 317 кн
Частота вращения предельная при пластичной смазке: 1310 об/мин
Частота вращения предельная при жидкой смазке: 1870 об/мин
Грузоподъемность динамическая: 174 кн

Исходные данные для расчета:

Расчетный коэффициент (e): 0.47
Расчетный коэффициент (Y0): 0.7
Расчетный коэффициент (Y): 1.27

Прочие характеристики:

Количество дорожек качения: 1
Уплотнение: нет
Размер (a): 42.5 мм
Размер (r3 min.): 0.6 мм
Размер сопряженных деталей (da max): 179
Размер сопряженных деталей (Da min): 206
Размер сопряженных деталей (Da max.): 208
Размер сопряженных деталей (ra max.): 1.5
Размер сопряженных деталей (Db min.): 216
Размер сопряженных деталей (db min): 184
Размер (r2 min.): 3 мм
Размеры. мм: 170x220x27

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 610-305
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 610-305, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 610-305

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 610-304	Роликовый радиально-упорный подшипник, однорядный.	220	265	25	2.7

Модификации подшипника PSL 610-305 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
