Роликовый подшипник PSL 611-312

Подшипник PSL 611-312 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 611, размер 228.6*295.275*31.75 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 228.6 мм
Наружный диаметр: 295.275 мм
Ширина: 31.75 мм
Масса: 5 кг

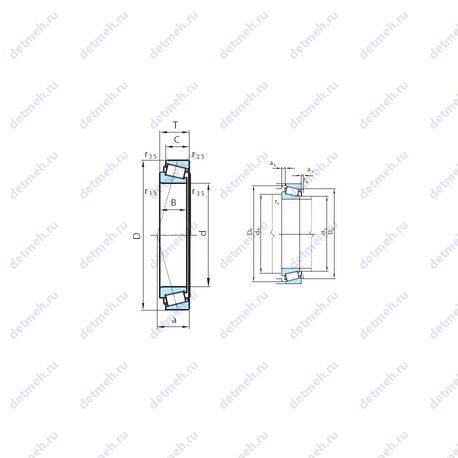

Подшипник PSL 611-312 чертеж — Чертеж подшипника PSL 611-312

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 611-312

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

Грузоподъемность статическая - 495 кн;
Частота вращения предельная при жидкой смазке - 1320 об/мин;
Частота вращения предельная при пластичной смазке - 930 об/мин;
Грузоподъемность динамическая - 258 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y) - 1.49;
Расчетный коэффициент (Y0) - 0.82;
Расчетный коэффициент (e) - 0.4;

Прочие характеристики:

Размер сопряженных деталей (Da max.) - 281;
Размер сопряженных деталей (Da min) - 280;
Размер сопряженных деталей (da max) - 243;
Размер (r3 min.) - 0.6 мм;
Размер (a) - 15.7 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер сопряженных деталей (Db min.) - 287;
Размер сопряженных деталей (db min) - 242.6;
Размер (r2 min.) - 3.3 мм;
Размеры. мм - 228.6x295.275x33.338;

Габаритные и посадочные размеры:

Радиус наружней фаски - 3.6 мм;
Ширина наружной обоймы (C) - 23.813 мм;
Ширина (высота) (B) - 31.75 мм;
Масса - 5 кг;
Ширина рабочая (T) - 33.338 мм;
Высота. мм - 33.338;
Внешний диаметр - 295.275 мм;
Внутренний диаметр - 228.6 мм;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - psl 611-312;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника PSL 611-312, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 611-312

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 611-4	Роликовый радиально-упорный подшипник, однорядный.	228.6	355.65	111.1	48.4

Модификации подшипника PSL 611-312 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
