Роликовый подшипник PSL 611-315-1

Подшипник PSL 611-315-1 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 611, размер 213*285*40 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 213 мм
Наружный диаметр: 285 мм
Ширина: 40 мм
Масса: 7 кг

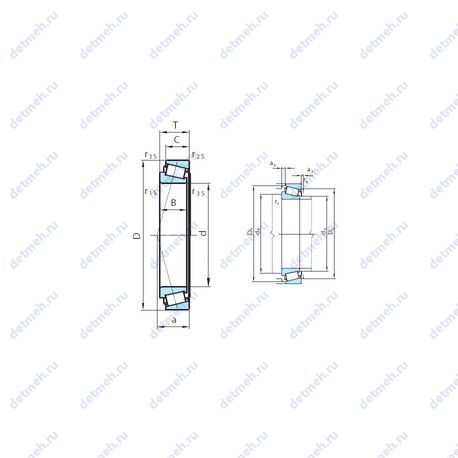

Подшипник PSL 611-315-1 чертеж — Чертеж подшипника PSL 611-315-1

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 611-315-1

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 33 мм
Ширина (высота) (B): 40 мм
Радиус наружней фаски: 4 мм
Масса: 7 кг
Ширина рабочая (T): 41 мм
Высота. мм: 41
Внешний диаметр: 285 мм
Внутренний диаметр: 213 мм

Пропускная способность:

Грузоподъемность статическая: 807 кн
Частота вращения предельная при пластичной смазке: 960 об/мин
Частота вращения предельная при жидкой смазке: 1380 об/мин
Грузоподъемность динамическая: 391 кн

Исходные данные для расчета:

Расчетный коэффициент (e): 0.32
Расчетный коэффициент (Y0): 1.04
Расчетный коэффициент (Y): 1.88

Прочие характеристики:

Количество дорожек качения: 1
Уплотнение: нет
Размер (a): 45.2 мм
Размер (r3 min.): 0.6 мм
Размер сопряженных деталей (da max): 233
Размер сопряженных деталей (Da min): 269
Размер сопряженных деталей (Da max.): 270
Размер сопряженных деталей (ra max.): 2.5
Размер сопряженных деталей (Db min.): 277
Размер сопряженных деталей (db min): 236
Размер (r2 min.): 3 мм
Размеры. мм: 213x285x41

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 611-315-1
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 611-315-1, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 611-315-1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 611-315	Роликовый радиально-упорный подшипник, однорядный.	216.5	285	40	6.6
PSL 611-315-2	Роликовый радиально-упорный подшипник, однорядный.	210	285	40	7.3

Модификации подшипника PSL 611-315-1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
