Роликовый подшипник 566/563X
Подшипник 566/563X — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 566/563, размер 69.85*127*36.17 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

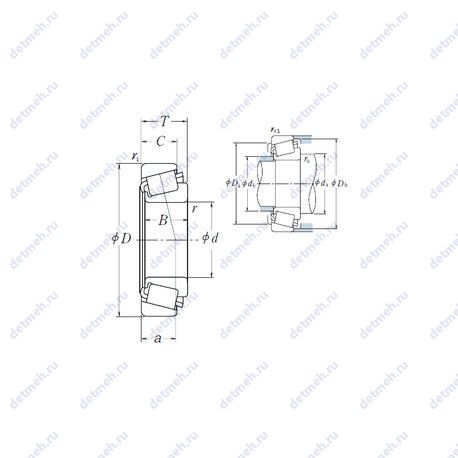

Таблица размеров и характеристик подшипника 566/563X
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r1.2 min: 3.5
- ROLEK Масса: 1.928
- ROLEK Ширина: 36.512
- ROLEK Внутренний диаметр: 69.85
- ROLEK Внешний диаметр: 127
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 3.5
- Размер сопряженных деталей (ra1 max.): 0.8
- Размер (a): 28.3 мм
- Размер (r1 min.): 0.8 мм
- Размер сопряженных деталей (Da): 114
- Размер сопряженных деталей (db): 78
- Размер сопряженных деталей (da): 85
- Размер сопряженных деталей (Db): 120
- Размеры. мм: 69.85x127x36.512
- Количество дорожек качения: 1
- Уплотнение: нет
Габаритные и посадочные размеры:
- Ширина рабочая (T): 36.512 мм
- Радиус наружней фаски: 3.5 мм
- Ширина наружной обоймы (C): 28.575 мм
- Внутренний диаметр: 69.85 мм
- Внешний диаметр: 127 мм
- Высота. мм: 36.512
- Масса: 1.928 кг
- Ширина (высота) (B): 36.17 мм
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 566/563x
- Основной тип: роликовый радиальный-упорный
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.36
- Расчетный коэффициент (Y0): 0.91
- Расчетный коэффициент (Y1): 1.6
Пропускная способность:
- Грузоподъемность динамическая: 166 кн
- Частота вращения предельная при жидкой смазке: 3800 об/мин
- Частота вращения предельная при пластичной смазке: 2800 об/мин
- Грузоподъемность статическая: 234 кн
В таблице приведены основные размеры подшипника 566/563X, технические характеристики и номинальные значения.
Таблица модификаций подшипника 566/563X
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 566/563 | Основное исполнение. | 69.85 | 127 | 36.17 | 1.89 |
| 566/563D | Роликовый радиально-упорный подшипник, однорядный. | 69.85 | 127 | 0 | 4.16 |
| 566/563/Q | Роликовый радиально-упорный подшипник, однорядный. | 69.85 | 127 | 36.51 | 1.9 |
| 566/563-B | Роликовый радиально-упорный подшипник, однорядный. | 69.85 | 127 | 36.17 | 1.97 |
| 566/563D+X3S-566 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 69.85 | 127 | 65.088 | 4.16 |
Модификации подшипника 566/563X - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 566/563X
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | 566/563X | 69.85 | 127 | 36.17 | ISO |
| NIS | 566/563X | 69.85 | 127 | 36.17 | ISO |
Аналог подшипника 566/563X — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 566/563 | 69.85 | 127 | 36.17 | |||
| 566-S/563 | 69.85 | 127 | 36.17 | |||
| 4T-566/563 | 69.85 | 127 | 36.17 | |||
| 566X/563 | 69.85 | 127 | 36.17 | |||
| 566/563-B | 69.85 | 127 | 36.17 |
