Подшипник 980077 ГОСТ
980077 — это отечественный шариковый радиальный подшипник, однорядный, с выступающим внутренним кольцом, с канавкой для комплектования шариками, без сепаратора, с двумя защитными шайбами, является основным конструктивным исполнением.
Размер подшипника: 7*19*6 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 7 мм
Наружный диаметр: 19 мм
Ширина: 6 мм
Масса: 0.01 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 980077
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 70 980077 Ю | Все детали или часть деталей из нержавеющей стали. | 7 | 19 | 6/8 | 0.01 |
| 70 980077 ЮС21 | Смазка ЭРА Все детали или часть деталей из нержавеющей стали. | 7 | 19 | 6/8 | 0.01 |
| 980077 ЮУ | Все детали или часть деталей из нержавеющей стали. Дополнительные технические требования | 7 | 19 | 6/8 | 0.01 |
| 980077 ЮУС2 | ЦИАТИМ-221 Все детали или часть деталей из нержавеющей стали. Дополнительные технические требования | 7 | 19 | 6/8 | 0.01 |
| 980077 ЮУС21 | Смазка ЭРА Все детали или часть деталей из нержавеющей стали. Дополнительные технические требования | 7 | 19 | 8 | 094 |
| 980077 ЮУТС16 | Температура отпуска: 200°, Рабочая температура: 160° ВНИИНП-246 Все детали или часть деталей из нержавеющей стали. Дополнительные технические требования | 7 | 19 | 8 | 094 |
| 980077 ЮУТС2 | Температура отпуска: 200°, Рабочая температура: 160° ЦИАТИМ-221 Все детали или часть деталей из нержавеющей стали. Дополнительные технические требования | 7 | 19 | 8 | 094 |
| НТ 980077 | Пониженная точность вращения и размеры посадочных мест. Температура отпуска: 200°, Рабочая температура: 160° Детали из теплостойкой стали | 7 | 19 | 8 | 0 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 980077
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 26 17 | 7 | 19 | 6 | |||
| 60017 | 7 | 19 | 6 | |||
| 80017 | 7 | 19 | 6 | |||
| 160017 | 7 | 19 | 6 | |||
| 180017 | 7 | 19 | 6 | |||
| 840017 | 7 | 19 | 6 | |||
| 860017 | 7 | 19 | 6 | |||
| 880017 | 7 | 19 | 6 | |||
| 05-17 | 7 | 19 | 6 | |||
| 05-17 У | 7 | 19 | 6 | Специальные тех. требования | ||
| 06-17 | 7 | 19 | 6 | |||
| 17 Л | 7 | 19 | 6 | Сепаратор из латуни | ||
| 26-17 Ю | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | ||
| 26-17 ЮП | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | ||
| 26 17 ЮТ | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 26 17 ЮТП | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 4-80017 | 7 | 19 | 6 | |||
| 5 17 | 7 | 19 | 6 | |||
| 5-17 Т2 | 7 | 19 | 6 | Для повышенных температур | ||
| 5-17 Ш3 | 7 | 19 | 6 | |||
| 5-17 ЮТ | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 6 17 | 7 | 19 | 6 | |||
| 6-17 Т2 | 7 | 19 | 6 | Для повышенных температур | ||
| 6 17 Ю | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | ||
| 6 17 ЮТ | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 6 280017 С1 | 7 | 19 | 6/8 | |||
| 6-280017 С17 | 7 | 19 | 6 | |||
| 6 280017 С21 | 7 | 19 | 6/8 | |||
| 6 280017 ЮС1 | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | ||
| 6 80017 | 7 | 19 | 6 | |||
| 6 80017 С1 | 7 | 19 | 6 | |||
| 6 80017 С17 | 7 | 19 | 6 | |||
| 66-17 | 7 | 19 | 6 | |||
| 7 17 | 7 | 19 | 6 | |||
| 7 80017 | 7 | 19 | 6 | |||
| 7-80017 С17 | 7 | 19 | 6 | |||
| 70 980077 Ю | 7 | 19 | 6/8 | Все детали или часть деталей из нержавеющей стали | ||
| 70 980077 ЮС21 | 7 | 19 | 6/8 | Все детали или часть деталей из нержавеющей стали | ||
| 72 80017 КШ3УС21 | 7 | 19 | 6 | Проточка на внешнем кольце для смазки | Специальные тех. требования | |
| 72-80017 Ш3УС21 | 7 | 19 | 6 | Специальные тех. требования | ||
| 74-80017 С2 | 7 | 19 | 6 | |||
| 75-17 ЮТ | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 76 17 Ю | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | ||
| 76 17 ЮТ | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 80017 С17 | 7 | 19 | 6 | |||
| 980077 ЮУ | 7 | 19 | 6/8 | Все детали или часть деталей из нержавеющей стали | Специальные тех. требования | |
| 980077 ЮУС2 | 7 | 19 | 6/8 | Все детали или часть деталей из нержавеющей стали | Специальные тех. требования | |
| 4 80017 С17 | 7 | 19 | 6 | |||
| 5 80017 ЮТС17 | 7 | 19 | 6 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 6 80017 КС21 | 7 | 19 | 6 | Проточка на внешнем кольце для смазки | ||
| 80017 L20 | 7 | 19 | 6 | |||
| 72 80017 КШ3С21 | 7 | 19 | 6 | Проточка на внешнем кольце для смазки | ||
| 74 80017 КС21 | 7 | 19 | 6 | Проточка на внешнем кольце для смазки | ||
| 6 80017 С40 | 7 | 19 | 6 | |||
| 6 80017 L20 | 7 | 19 | 6 | |||
| 70 17 | 7 | 19 | 6 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

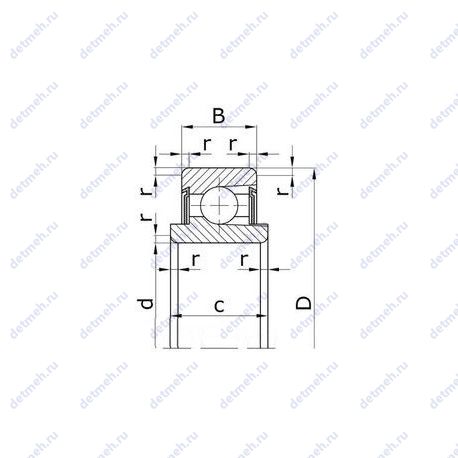

Таблица размеров и характеристик подшипника 980077
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по - 980077;
Габаритные и посадочные размеры:
- Внутренний диаметр - 7 мм;
- Внешний диаметр - 19 мм;
- Ширина (высота) (B) - 6/8;
- Радиус наружней фаски - 0.5;
- Масса - 0.01 кг;
