Роликовый подшипник HR65KBE52X+L

Подшипник HR65KBE52X+L — это импортный роликовый радиально-упорный конический подшипник, двухрядный, обозначение основновного исполнения HR65, размер 65*120*73 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 65 мм
Наружный диаметр: 120 мм
Ширина: 73 мм
Масса: 3.35 кг

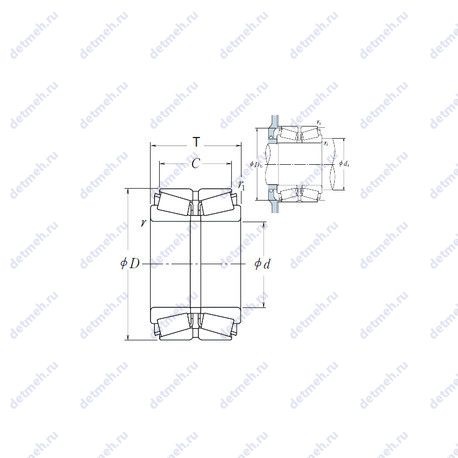

Подшипник HR65KBE52X+L чертеж — Чертеж подшипника HR65KBE52X+L

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс HR — Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность. Суффикс BE — Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника HR65KBE52X+L

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

Уплотнение - нет;
Размер сопряженных деталей (rb max.) - 0.6;
Размер сопряженных деталей (Db min.) - 117;
Размер (r1 min.) - 0.6 мм;
Размер сопряженных деталей (da min.) - 77;
Размер сопряженных деталей (ra max.) - 2;
Количество дорожек качения - 2;
Размеры. мм - 65x120x73;

Исходные данные для расчета:

Расчетный коэффициент (Y3) - 1.7;
Расчетный коэффициент (Y2) - 2.5;
Расчетный коэффициент (Y0) - 1.6;
Расчетный коэффициент (e) - 0.4;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - роликовый радиальный-упорный;
Обозначение - hr65kbe52x+l;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 2 мм;
Ширина рабочая (T) - 73 мм;
Масса - 3.35 кг;
Ширина наружной обоймы (C) - 61.5 мм;
Высота. мм - 73;
Внешний диаметр - 120 мм;
Внутренний диаметр - 65 мм;

Пропускная способность:

Грузоподъемность статическая - 405 кн;
Частота вращения предельная при пластичной смазке - 2400 об/мин;
Частота вращения предельная при жидкой смазке - 3300 об/мин;
Грузоподъемность динамическая - 269 кн;

В таблице приведены основные размеры подшипника HR65KBE52X+L, технические характеристики и номинальные значения.
