Роликовый подшипник HR32918J

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.8;
• Расчетный коэффициент (e) - 0.34;
• Расчетный коэффициент (Y0) - 0.96;

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 1.5;
• Размер сопряженных деталей (da min.) - 101;
• Размер сопряженных деталей (Da max.) - 116;
• Размер (a) - 22 мм;
• Размер (r1 min.) - 1.5 мм;
• Размер сопряженных деталей (Da min) - 116;
• Размер сопряженных деталей (db max.) - 97;
• Размер сопряженных деталей (Db min.) - 120;
• Размер сопряженных деталей (rb max.) - 1.5;
• Размеры. мм - 90x125x23;
• Количество дорожек качения - 1;
• Уплотнение - нет;

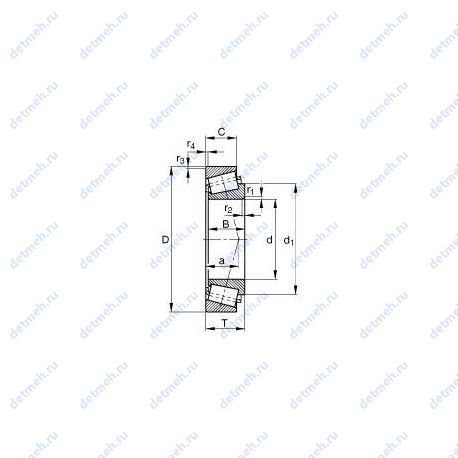

Габаритные и посадочные размеры:

• Радиус наружней фаски - 1.5 мм;
• Ширина рабочая (T) - 23 мм;
• d (мм) Внутренний диаметр - 90;
• D (мм) Наружный диаметр - 125;
• В (мм) Ширина - 23;
• m (кг) Масса - 0.855;
• Ширина наружной обоймы (C) - 18 мм;
• Внутренний диаметр - 90 мм;
• Внешний диаметр - 125 мм;
• Высота. мм - 23;
• Масса - 0.838 кг;
• Ширина (высота) (B) - 23 мм;

Классификация:

• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
• Обозначение - hr32918j;
• Основной тип - роликовый радиальный-упорный;

Пропускная способность:

• Грузоподъемность динамическая - 97 кн;
• Частота вращения предельная при жидкой смазке - 3600 об/мин;
• Частота вращения предельная при пластичной смазке - 2600 об/мин;
• Грузоподъемность статическая - 167 кн;
