Роликовый подшипник HR32917J
Подшипник HR32917J — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 32917, размер 85*120*23 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 85 мм
Наружный диаметр: 120 мм
Ширина: 23 мм
Масса: 0.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HR32917J
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.8
- Расчетный коэффициент (e): 0.33
- Расчетный коэффициент (Y0): 1
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 1.5
- Размер сопряженных деталей (da min.): 96
- Размер сопряженных деталей (Da max.): 111
- Размер (a): 20.9 мм
- Размер (r1 min.): 1.5 мм
- Размер сопряженных деталей (Da min): 111
- Размер сопряженных деталей (db max.): 92
- Размер сопряженных деталей (Db min.): 115
- Размер сопряженных деталей (rb max.): 1.5
- Размеры. мм: 85x120x23
- Количество дорожек качения: 1
- Уплотнение: нет

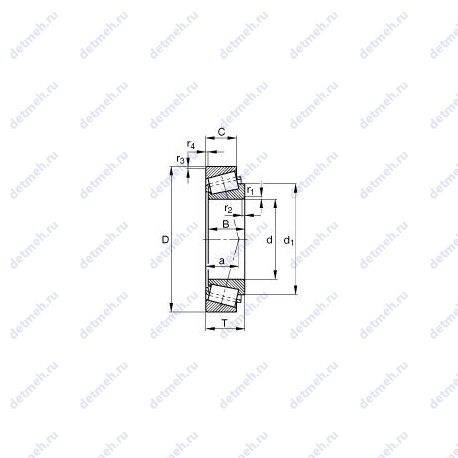

Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.5 мм
- Ширина рабочая (T): 23 мм
- d (мм) Внутренний диаметр: 85
- D (мм) Наружный диаметр: 120
- В (мм) Ширина: 23
- m (кг) Масса: 0.81
- Ширина наружной обоймы (C): 18 мм
- Внутренний диаметр: 85 мм
- Внешний диаметр: 120 мм
- Высота. мм: 23
- Масса: 0.8 кг
- Ширина (высота) (B): 23 мм
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: hr32917j
- Основной тип: роликовый радиальный-упорный
Пропускная способность:
- Грузоподъемность динамическая: 93.5 кн
- Частота вращения предельная при жидкой смазке: 3800 об/мин
- Частота вращения предельная при пластичной смазке: 2800 об/мин
- Грузоподъемность статическая: 157 кн
В таблице приведены основные размеры подшипника HR32917J, технические характеристики и номинальные значения.
Таблица модификаций подшипника HR32917J
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32917 | Основное исполнение. | 85 | 120 | 23 | 0.773 |
| 32917X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 85 | 120 | 23 | 0.77 |
| 32917 A | Роликовый радиально-упорный подшипник, однорядный. | 85 | 120 | 23 | 0.773 |
| 32917JR | Штампованный сепаратор из стального листа. | 85 | 120 | 23 | 0.794 |
| E32917J | Подшипник с цементованными роликами и кольцами. Штампованный сепаратор из стального листа. | 85 | 120 | 23 | 0.85 |
| 32917XU | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 85 | 120 | 23 | 0.773 |
Модификации подшипника HR32917J - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
