Роликовый подшипник 32936ED
Подшипник 32936ED — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 32936, размер 180*250*45 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 180 мм
Наружный диаметр: 250 мм
Ширина: 45 мм
Масса: 0 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 32936ED
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

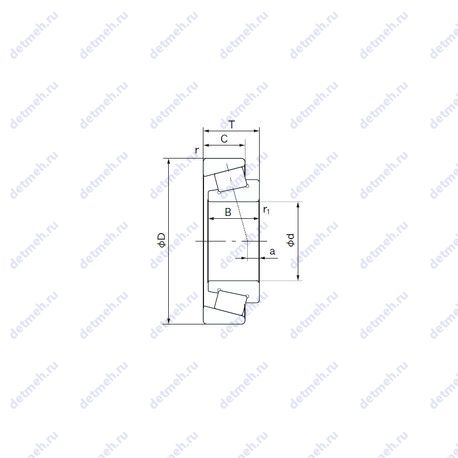

Габаритные и посадочные размеры:
- Ширина рабочая (T): 45 мм
- Радиус наружней фаски: 2 мм
- Ширина наружной обоймы (C): 34 мм
- Ширина (высота) (B): 45 мм
- Высота. мм: 45
- Внешний диаметр: 250 мм
- Внутренний диаметр: 180 мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (r1 min.): 2.5 мм
- Размер (a): -3.7 мм
- Размеры. мм: 180x250x45
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.39
Пропускная способность:
- Грузоподъемность статическая: 620 кн
- Грузоподъемность динамическая: 325 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Обозначение: 32936ed
- Нагрузка: радиальная и осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 32936ED, технические характеристики и номинальные значения.
Таблица модификаций подшипника 32936ED
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32936 | Основное исполнение. | 180 | 250 | 45 | 6.65 |
| 32936X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 180 | 250 | 45 | 6.48 |
| 32936 A | Роликовый радиально-упорный подшипник, однорядный. | 180 | 250 | 45 | 6.54 |
| 32936JR | Штампованный сепаратор из стального листа. | 180 | 250 | 45 | 6.64 |
| 32936XU | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 180 | 250 | 45 | 6.5 |
| 32936/DF | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 250 | 90 | 14 |
| HR32936J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 180 | 250 | 45 | 6.56 |
| 32936-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 250 | 90 | 14.6 |
| X32936/Y32936 | Штампованный сепаратор из листовой латуни. | 180 | 250 | 45 | 6.51 |
| X32936M/Y32936M | Роликовый радиально-упорный подшипник, однорядный. | 180 | 250 | 45 | 6.5 |
| 32936T135/DBC260 | Механически обработанный сепаратор из текстолита. | 180 | 250 | 135 | 14.5 |
Модификации подшипника 32936ED - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
