Роликовый подшипник TSM15ED

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

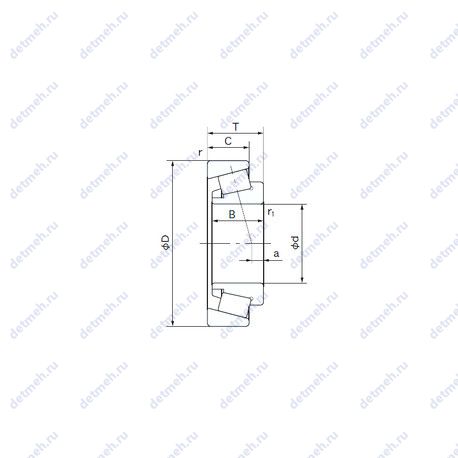

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 50 мм;
• Радиус наружней фаски - 3 мм;
• Масса - 6 кг;
• Ширина наружной обоймы (C) - 40 мм;
• Ширина рабочая (T) - 52 мм;
• Высота. мм - 52;
• Внешний диаметр - 175 мм;
• Внутренний диаметр - 75 мм;

Прочие характеристики:

• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размер (r1 min.) - 3.5 мм;
• Размер (a) - 8.1 мм;
• Размеры. мм - 75x175x52;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.46;

Пропускная способность:

• Грузоподъемность статическая - 320 кн;
• Грузоподъемность динамическая - 282 кн;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Обозначение - tsm15ed;
• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
