Роликовый подшипник QT33

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

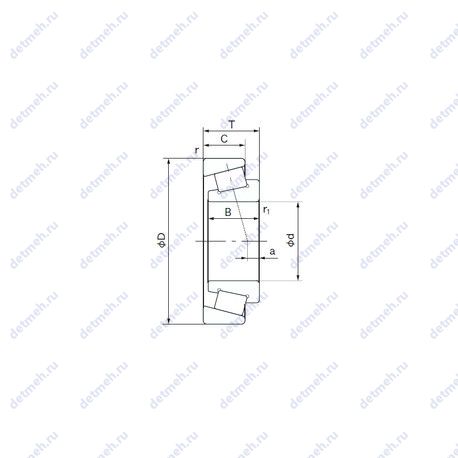

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 48 мм;
• Радиус наружней фаски - 2.5 мм;
• Масса - 10 кг;
• Ширина наружной обоймы (C) - 41 мм;
• Ширина рабочая (T) - 51 мм;
• Высота. мм - 51;
• Внешний диаметр - 283 мм;
• Внутренний диаметр - 205 мм;

Прочие характеристики:

• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размер (r1 min.) - 3 мм;
• Размер (a) - -3.6 мм;
• Размеры. мм - 205x283x51;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.37;

Пропускная способность:

• Грузоподъемность статическая - 695 кн;
• Грузоподъемность динамическая - 355 кн;

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Обозначение - qt33;
• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
