Шариковый подшипник 780065

Подшипник 780065 — это отечественный шариковый радиальный подшипник, однорядный, со сферической наружной поверхностью наружного кольца, с симетричным внутренним кольцом, с эксцентричным стопорным кольцом<, с двумя защитными шайбами, является основным конструктивным исполнением, размер 5*32*9 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 5 мм
Наружный диаметр: 32 мм
Ширина: 9 мм
Масса: 0.023 кг

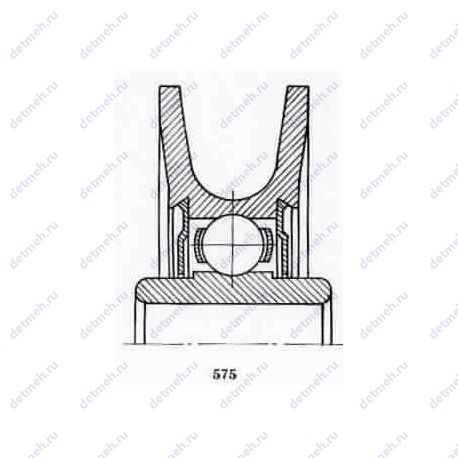

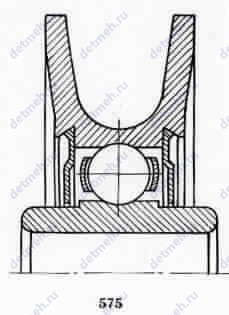

Подшипник 780065 чертеж — Чертеж подшипника 780065

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 780065

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Прочие характеристики:

Количество дорожек качения - 1;
N шариков Количество шариков - 6;
d шарика (мм) Диаметр шарика - 3.969;
Материал Марка стали - шх-15;
ГОСТ - ету внипп.100/5;
Уплотнение - есть;
Номер по ГОСТ - 780065;

Габаритные и посадочные размеры:

m (кг) Масса - 0.0800;
В (мм) Ширина - 9/12;
D (мм) Наружный диаметр - 32;
d (мм) Внутренний диаметр - 5;
Ширина наружной обоймы (C) - 9 мм.;
Масса - 0.023 кг;
Ширина (высота) (B) - 12 мм.;
Внешний диаметр - 32. мм;
Внутренний диаметр - 5. мм;

Классификация:

Обозначение - 780065;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 780065, технические характеристики и номинальные значения.

Таблица модификаций подшипника 780065

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
НТ-780065	Пониженная точность вращения и размеры посадочных мест..	5	32	12	0.08

Модификации подшипника 780065 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
