Роликовый подшипник 30204J
Подшипник 30204J — это импортный роликовый радиально-упорный конический подшипник, однорядный, обозначение основновного исполнения 30204, размер 20*47*14 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс J — Штампованный сепаратор из стального листа
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 30204J
Производитель KBC+
KBC (Korea Bearing Company) — ведущий южнокорейский производитель подшипников, является частью группы корпорации Schaeffler. Подшипники KBC известны высоким качеством, надежностью и соответствием международным стандартам. Компания выпускает подшипники для автомобильной, промышленной и электроэнергетической отраслей, а так же широко применяются в трансмиссиях, двигателях и различных механических узлах благодаря их долговечности и устойчивости к высоким нагрузкам.
Классификация:
- Тела качения: ролики
- Нагрузка: радиальная и осевая
- Основной тип: роликовый радиальный-упорный
- Обозначение: 30204j
Исходные данные для расчета:
- Расчетный коэффициент (Y): 1.7
- Расчетный коэффициент (Y0): 0.96
- Расчетный коэффициент (e): 0.35
Прочие характеристики:
- Размер (r4 min.): 1 мм
- Размер (r3 min.): 1 мм
- Размер (r2 min.): 1 мм
- Размер (r1 min.): 1 мм
- Размер (a): 11.2 мм
- Размеры. мм: 20x47x15.25
- Уплотнение: нет
- Количество дорожек качения: 1

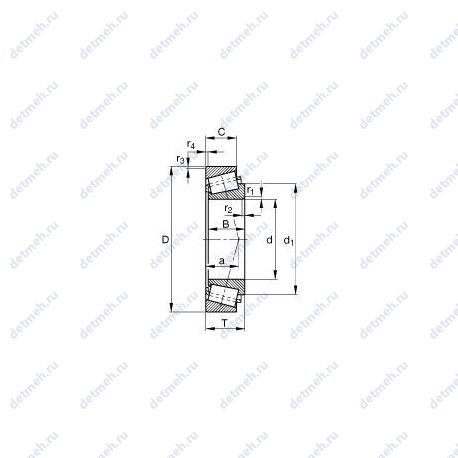

Габаритные и посадочные размеры:
- Ширина рабочая (T): 15.25 мм
- Ширина наружной обоймы (C): 12 мм
- Ширина (высота) (B): 14 мм
- Высота. мм: 15.25
- Внутренний диаметр: 20 мм
- Внешний диаметр: 47 мм
- Масса: 0.127 кг
Пропускная способность:
- Грузоподъемность динамическая: 29 кн
- Грузоподъемность статическая: 29.8 кн
- Частота вращения предельная при пластичной смазке: 8000 об/мин
- Частота вращения предельная при жидкой смазке: 11000 об/мин
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Классификация:
- Обозначение: 30204j
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 20
- D (мм) Наружный диаметр: 47
- В (мм) Ширина: 15.25
- m (кг) Масса: 0.122
В таблице приведены основные размеры подшипника 30204J, технические характеристики и номинальные значения.
Таблица модификаций подшипника 30204J
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 30204 | Основное исполнение. | 20 | 47 | 15.25 | 0.12 |
| 30204A | Соответствует стандартам ISO с улучшенными характеристиками. | 20 | 47 | 14 | 0.092 |
| 30204F | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 15.25 | 0.12 |
| 30204JR | Штампованный сепаратор из стального листа. | 20 | 47 | 14 | 0.127 |
| E30204J | Подшипник с цементованными роликами и кольцами. Штампованный сепаратор из стального листа. | 20 | 47 | 14 | 0.12 |
| 30204-XL | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава. | 20 | 47 | 14 | 0.12 |
| HR30204J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 20 | 47 | 14 | 0.127 |
| 4T-30204 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 20 | 47 | 14 | 0.127 |
| 30204 J2/Q | Штампованный сепаратор из стального листа. | 20 | 47 | 15.25 | 0.12 |
| HR30204C-A- | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 20 | 47 | 14 | 0.126 |
| X30204/Y30204 | Штампованный сепаратор из листовой латуни. | 20 | 47 | 14 | 0.13 |
| X30204/Y30204Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 20 | 47 | 14 | 0.13 |
| X30204M/Y30204M | Роликовый радиально-упорный конический подшипник, однорядный. | 20 | 47 | 14 | 0.13 |
Модификации подшипника 30204J - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 30204J
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | 30204J | 20 | 47 | 14 | ISO |
| KBC | 30204J | 20 | 47 | 14 | ISO |
Аналог подшипника 30204J — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| HI-CAP 57008 | 20 | 47 | 14 | |||
| 57008R | 20 | 47 | 14 | |||
| EC12073 | 20 | 47 | 14 |
