Подшипник 240149X/240241XP ISO

Модификация 240149X/240241XP — это импортный сферический подшипник, двухрядный, основное конструктивное исполнение - 240149X/240241.
Размер подшипника: 149.225*241.3*59 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: Gamet
  3. Внутренний диаметрВнутренний диаметр: 149.225 мм
  4. Наружный диаметрНаружный диаметр: 241.3 мм
  5. ШиринаШирина: 59 мм
  6. МассаМасса: 17.15 кг

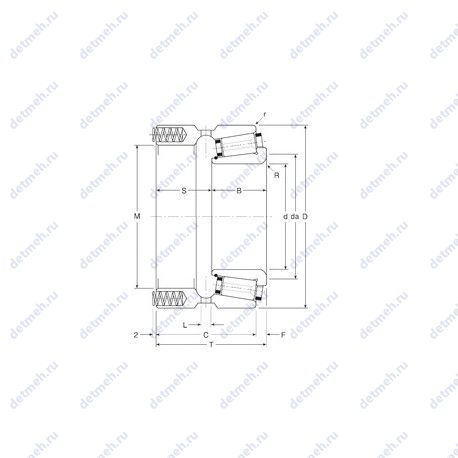

Подшипник 240149X/240241XP чертеж
Чертеж подшипника 240149X/240241XP

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 240149X/240241XP

НомерТехнические требованияd,ммD,ммB,ммm,кг
240149X/240241XC149.225241.3599.51
240149X/240241X149.225241.3599.74
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 240149X/240241XP

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
240149X/240241XC149.225241.359
240149X/240241X149.225241.359
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 240149X/240241XP

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель Gamet

Gamet — Компания Gamet Bearings с 1956 года производит высокоточные конические роликоподшипники на своем заводе в  Колчестере . Изначально созданная для обслуживания станкостроения, компания Gamet расширила свою деятельность в других отраслях промышленности, где предъявляются высокие требования к точности подшипников. К ним относятся покрытие материалов, фотоэмульсии или клеи, а также полиграфия и упаковка.

Классификация:

  • Основной тип - роликовый радиальный-упорный;
  • Тела качения - ролики;
  • Нагрузка - радиальная и осевая;
  • Обозначение - 240149x/240241xp;

Прочие характеристики:

  • Размеры. мм - 149.225x241.3x115;
  • Размер (r) - 1 мм;
  • Размер (F) - 11 мм;
  • Размер (L) - 12;
  • Размер (M) - 185 мм;
  • Размер (R) - 2.5 мм;
  • Расстояние от торца тугого кольца до центра радиуса сферы (S) - 56 мм;
  • Глубина отверстия для пружины - 35.8;
  • Диаметр отверстия для пружины - 14.25;
  • Размер сопряженных деталей (da) - 170;
  • Базовый рейтинг за 10000 часов при 500 вращений в минуту осевой - 4060 dan;
  • Максимально допустимый преднатяг - 1250 dan;
  • Нагрузка на пружину (Макс. пружин -24) (P) - 52.08 dan;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 149.225 мм;
  • Внешний диаметр - 241.3 мм;
  • Высота. мм - 115;
  • Ширина рабочая (T) - 115 мм;
  • Ширина (высота) (B) - 59 мм;
  • Ширина наружной обоймы (C) - 104 мм;
  • Масса - 17.15 кг;

Пропускная способность:

  • Статическая жесткость радиальная - 171 dan;
  • Частота вращения предельная - 2900 об/мин;
×
