Роликовый подшипник 184120/184190C

Подшипник 184120/184190C — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 184120/184190, размер 120*190*50 мм.

Стандарт: ISO
Бренд: Gamet
Внутренний диаметр: 120 мм
Наружный диаметр: 190 мм
Ширина: 50 мм
Масса: 4.22 кг

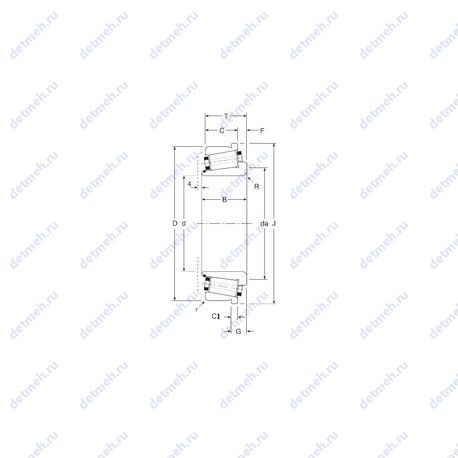

Подшипник 184120/184190C чертеж — Чертеж подшипника 184120/184190C

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 184120/184190C

Производитель Gamet

Компания Gamet Bearings с 1956 года производит высокоточные конические роликоподшипники на своем заводе в Колчестере . Изначально созданная для обслуживания станкостроения, компания Gamet расширила свою деятельность в других отраслях промышленности, где предъявляются высокие требования к точности подшипников. К ним относятся покрытие материалов, фотоэмульсии или клеи, а также полиграфия и упаковка.

Прочие характеристики:

Размер (r): 3 мм
Размер (J): 198 мм
Резьба (G): 20.64 мм
Размер (C1): 7.94 мм
Уплотнение: нет
Количество дорожек качения: 1
Базовый рейтинг за 10000 часов при 500 вращений в минуту осевой: 2695 dan
Размер сопряженных деталей (da): 142
Размер (R): 3.5 мм
Размер (F): 12.7 мм
Размеры. мм: 120x190x47.62

Пропускная способность:

Статическая жесткость осевая: 23 dan
Частота вращения предельная: 3500 об/мин
Статическая жесткость радиальная: 140 dan

Габаритные и посадочные размеры:

Масса: 4.22 кг
Ширина наружной обоймы (C): 34.92 мм
Ширина (высота) (B): 50 мм
Ширина рабочая (T): 47.62 мм
Высота. мм: 47.62
Внешний диаметр: 190 мм
Внутренний диаметр: 120 мм

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: 184120/184190c
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника 184120/184190C, технические характеристики и номинальные значения.

Таблица модификаций подшипника 184120/184190C

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
184120/184190	Основное исполнение.	120	190	50	4.05
184120/184190G	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	120	190	82.6	8.46
184120/184190H	Роликовый радиально-упорный подшипник, однорядный.	120	190	82.6	8.8
184120/184190X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	190.5	50	4.05
184120/184190P	Роликовый радиально-упорный подшипник, однорядный.	120	190	50	7.45
184120/184190XP	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	190.5	5	7.45
184120/184190XH	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	190.5	82.6	8.8
184120/184190XC	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	190.5	50	4.22
184120/184190XG	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	190.5	82.6	8.46

Модификации подшипника 184120/184190C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
184120/184190	120	190	50
184120/184190P	120	190	50
