Роликовый подшипник HM516449/HM516410

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Обозначение - hm516449/hm516410;
• Нагрузка - радиальная и осевая;
• Тела качения - ролики;

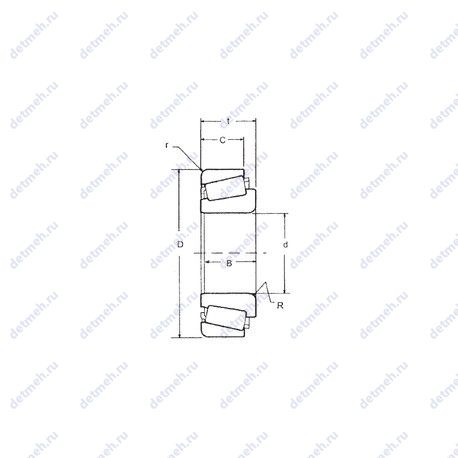

Габаритные и посадочные размеры:

• Внешний диаметр - 133.350 мм;
• Внутренний диаметр - 82.550 мм;
• Высота. мм - 39.688;
• Масса - 2.25 кг;
• Ширина наружной обоймы (C) - 32.545 мм;
• Ширина (высота) (B) - 39.688 мм;
• Ширина рабочая (T) - 39.688 мм;

Прочие характеристики:

• Размеры. мм - 82.550x133.350x39.688;
• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размер (r2 min.) - 3.3 мм;
• Размер (r1 min.) - 3.5 мм;
• Размер (a) - 7.5 мм;

Пропускная способность:

• Грузоподъемность динамическая - 184000 кн;
• Частота вращения предельная при жидкой смазке - 3500 об/мин;
• Частота вращения предельная при пластичной смазке - 2600 об/мин;
• Грузоподъемность статическая - 320000 кн;

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.5;
• Расчетный коэффициент (Y0) - 0.82;
• Расчетный коэффициент (e) - 0.40;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.49;
• Расчетный коэффициент (Y0) - 0.82;
• Расчетный коэффициент (e) - 0.4;

Прочие характеристики:

• Размер сопряженных деталей (Db) - 128;
• Размер сопряженных деталей (da) - 99;
• Размер сопряженных деталей (db) - 92;
• Размер сопряженных деталей (Da) - 118;
• Размер (r1 min.) - 3.2 мм;
• Размер (a) - 32.2 мм;
• Уплотнение - нет;
• Количество дорожек качения - 1;

Пропускная способность:

• Грузоподъемность динамическая - 177 кн;
• Грузоподъемность статическая - 306 кн;

Классификация:

• Нагрузка - радиальная и осевая;
• Обозначение - hm516449/hm516410;
• Тела качения - ролики;
• Основной тип - роликовый радиальный-упорный;

Габаритные и посадочные размеры:

• Ширина рабочая (T) - 39.688 мм;
• Радиус наружней фаски - 3.6 мм;
• Ширина (высота) (B) - 39.688 мм;
• Ширина наружной обоймы (C) - 32.545 мм;
• Высота. мм - 39.688;
• Внутренний диаметр - 82.55 мм;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Габаритные и посадочные размеры:

• Ширина наружной обоймы (C) - 32.545 мм;
• Ширина рабочая (T) - 39.688 мм;
• Масса - 2.18 кг;
• Ширина (высота) (B) - 39.688 мм;
• Высота. мм - 39.688;
• Внешний диаметр - 133.35 мм;
• Внутренний диаметр - 82.55 мм;

Прочие характеристики:

• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размеры. мм - 82.55x133.35x39.688;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 3500 об/мин;
• Частота вращения предельная при пластичной смазке - 2600 об/мин;
• Грузоподъемность статическая - 305 кн;
• Грузоподъемность динамическая - 177 кн;

Классификация:

• Обозначение - hm516449/hm516410;
• Тела качения - ролики;
• Нагрузка - радиальная и осевая;
• Основной тип - роликовый радиальный-упорный;
