Роликовый подшипник 32234-A-N11CA-A300-380
Подшипник 32234-A-N11CA-A300-380 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 32234, размер 170*310*182 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 170 мм
Наружный диаметр: 310 мм
Ширина: 182 мм
Масса: 59.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс CA — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

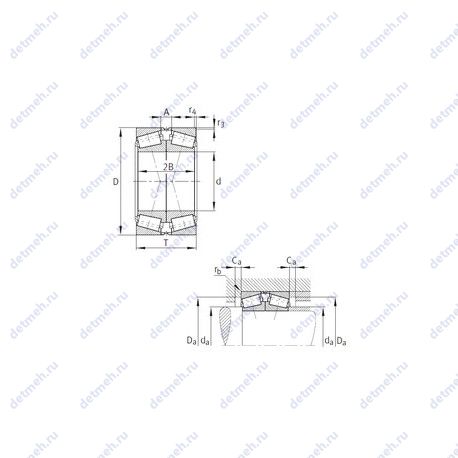

Таблица размеров и характеристик подшипника 32234-A-N11CA-A300-380
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер сопряженных деталей (Da min): 259
- Размер сопряженных деталей (Ca max.): 10
- Расстояние от торца до оси смазочных отверстий (A): 40 мм
- Размер (2B): 172 мм
- Размер сопряженных деталей (Da max.): 292
- Уплотнение: нет
- Граничная нагрузка по усталости (Pu): 360
- Размер сопряженных деталей (rb max.): 4
- Размер сопряженных деталей (da max): 196
- Размер (r4 min.): 4 мм
- Размер (r3 min.): 4 мм
- Количество дорожек качения: 2
- Размеры. мм: 170x310x182
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.31
- Расчетный коэффициент (Y1): 1.55
- Расчетный коэффициент (Y0): 1.52
- Расчетный коэффициент (e): 0.44
Пропускная способность:
- Частота вращения номинальная: 1 050 об/мин
- Частота вращения предельная: 2 240 об/мин
- Грузоподъемность статическая: 3100 кн
- Грузоподъемность динамическая: 1680 кн
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Обозначение: 32234-a-n11ca-a300-380
- Тела качения: ролики
Габаритные и посадочные размеры:
- Ширина рабочая (T): 182 мм
- Масса: 59.4 кг
- Высота. мм: 182
- Внешний диаметр: 310 мм
- Внутренний диаметр: 170 мм
В таблице приведены основные размеры подшипника 32234-A-N11CA-A300-380, технические характеристики и номинальные значения.
Таблица модификаций подшипника 32234-A-N11CA-A300-380
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32234 | Основное исполнение. | 170 | 310 | 86 | 28.5 |
| 32234A | Соответствует стандартам ISO с улучшенными характеристиками. | 170 | 310 | 86 | 28.5 |
| 32234U | Роликовый радиально-упорный подшипник, однорядный. | 170 | 310 | 86 | 28.7 |
| 32234JR | Штампованный сепаратор из стального листа. | 170 | 310 | 91 | 28.9 |
| 32234-XL | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава. | 170 | 310 | 86 | 28.7 |
| HR32234J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 170 | 310 | 86 | 28 |
| 32234UDF | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 310 | 182 | 60.5 |
| 32234 J2 | Штампованный сепаратор из стального листа. | 170 | 310 | 91 | 28.586 |
| 32234J/DF | Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа. | 170 | 310 | 182 | 59 |
| 32234 J2/DF | Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа. | 170 | 310 | 182 | 59 |
| 32234-A-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 310 | 182 | 59.4 |
| 32234-XL-DF-A350-410 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава. | 170 | 310 | 182 | 59.4 |
| 32234-XL-DF-A320-370 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава. | 170 | 310 | 182 | 59.4 |
| 32234-XL-DF-A490-540 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава. | 170 | 310 | 182 | 59.4 |
| 32234-A-N11CA-A350-410 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 310 | 182 | 59.4 |
Модификации подшипника 32234-A-N11CA-A300-380 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
