Роликовый подшипник 32230-XL
Подшипник 32230-XL — это импортный роликовый радиально-упорный конический подшипник, однорядный, обозначение основновного исполнения 32230, размер 150*270*73 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 18.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 32230-XL
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Cb min.: 17 мм
- m: 18.1 kg/α вес
- Cr: 870000 n
- C0r: 1150000 n
- e: 0.44
- Y: 1.38
- Y0: 0.76
- Cur: 150000 n
- Ca min.: 8 мм
- Da min.: 226 мм
- Db min.: 254 мм
- r1. 2 min.: 4 мм
- r3. 4 min.: 3 мм
- rb max.: 3 мм
- nG: 2490 1/min
- nB: 1570 1/min
- Da max.: 256 мм
- Размеры. мм: 150x270x77
- Размер (a): 63.6 мм
- Размер (d1): 205.5 мм
- Размер сопряженных деталей (da max): 171 мм
- Размер сопряженных деталей (db min): 164 мм
- Размер сопряженных деталей (ra max.): 4 мм

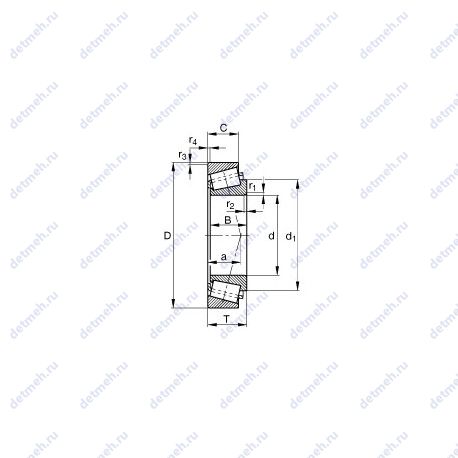

Габаритные и посадочные размеры:
- Наружный диаметр (D): 270 мм
- Внутренний диаметр: 150 мм
- Внешний диаметр: 270 мм
- Высота. мм: 77
- Ширина (высота) (B): 73 мм
- Ширина наружной обоймы (C): 60 мм
- Ширина рабочая (T): 77 мм
- Внутренний диаметр (d): 150 мм
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: 32230-xl
- Основной тип: роликовый радиальный-упорный
В таблице приведены основные размеры подшипника 32230-XL, технические характеристики и номинальные значения.
Таблица модификаций подшипника 32230-XL
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32230 | Основное исполнение. | 150 | 270 | 73 | 16.8 |
| 32230A | Соответствует стандартам ISO с улучшенными характеристиками. | 150 | 270 | 73 | 17.5 |
| 32230U | Роликовый радиально-упорный конический подшипник, однорядный. | 150 | 270 | 73 | 18.2 |
| 32230JR | Штампованный сепаратор из стального листа. | 150 | 270 | 77 | 18.2 |
| 32230-DF | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 270 | 73 | 38.8 |
| HR32230J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 150 | 270 | 73 | 17.8 |
| 32230UDF | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 270 | 154 | 36.92 |
| 32230 J2 | Штампованный сепаратор из стального листа. | 150 | 270 | 77 | 18 |
| 32230J/DF | Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа. | 150 | 270 | 154 | 37 |
| 32230 J2/DF | Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа. | 150 | 270 | 154 | 37.166 |
| 32230-A-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 270 | 154 | 38.2 |
| 32230T168 J2/DB | Штампованный сепаратор из стального листа. Механически обработанный сепаратор из текстолита. | 150 | 270 | 168 | 38 |
| 32230T248 J2/DB31 | Штампованный сепаратор из стального листа. Механически обработанный сепаратор из текстолита. | 150 | 270 | 248 | 39.5 |
| 32230-A-N11CA-A250-300 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 270 | 154 | 38.2 |
Модификации подшипника 32230-XL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
