Роликовый подшипник T5ED100

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

• Cb min. - 8 мм;
• m - 3.25 kg/α вес;
• Cr - 231000 n;
• C0r - 395000 n;
• e - 0.53;
• Y - 1.14;
• Y0 - 0.63;
• Cur - 47000 n;
• Ca min. - 6 мм;
• Da min. - 135 мм;
• Db min. - 154 мм;
• r1. 2 min. - 5 мм;
• r3. 4 min. - 3 мм;
• rb max. - 3 мм;
• nG - 4100 1/min;
• nB - 2600 1/min;
• Da max. - 146 мм;
• Размеры. мм - 100x160x42;
• Размер (a) - 42 мм;
• Размер (d1) - 133.8 мм;
• Размер сопряженных деталей (da max) - 110 мм;
• Размер сопряженных деталей (db min) - 117 мм;
• Размер сопряженных деталей (ra max.) - 5 мм;

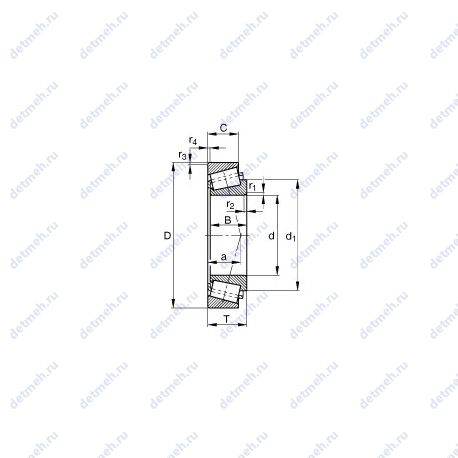

Габаритные и посадочные размеры:

• Наружный диаметр (D) - 160 мм;
• Внутренний диаметр - 100 мм;
• Внешний диаметр - 160 мм;
• Высота. мм - 42;
• Ширина (высота) (B) - 40 мм;
• Ширина наружной обоймы (C) - 34 мм;
• Ширина рабочая (T) - 42 мм;
• Внутренний диаметр (d) - 100 мм;

Классификация:

• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
• Обозначение - t5ed100;
• Основной тип - роликовый радиальный-упорный;
