Роликовый подшипник KH715341-H715311
Подшипник KH715341-H715311 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 715341, размер 66.675*136.525*46.038 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 66.675 мм
Наружный диаметр: 136.525 мм
Ширина: 46.038 мм
Масса: 3.42 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

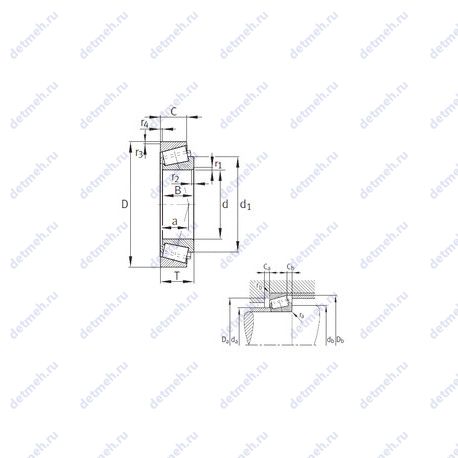

Таблица размеров и характеристик подшипника KH715341-H715311
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер сопряженных деталей (rb max.): 3.3
- Размер (r3 min.): 3.3 мм
- Размер (r4 min.): 3.3 мм
- Размер сопряженных деталей (Ca min.): 8
- Размер сопряженных деталей (Cb min.): 9.5
- Размер сопряженных деталей (da max): 83
- Размер сопряженных деталей (Da min): 118
- Размер сопряженных деталей (db min): 89
- Размер сопряженных деталей (Db min.): 132
- Размер сопряженных деталей (ra max.): 3.5
- Размер (r2 min.): 3.5 мм
- Граничная нагрузка по усталости (Pu): 46.5
- Уплотнение: нет
- Размеры. мм: 66.675x136.525x46.038
- Количество дорожек качения: 1
- Размер (a): 38 мм
- Размер (d1): 111.1 мм
- Размер (r1 min.): 3.5 мм
Пропускная способность:
- Грузоподъемность динамическая: 230 кн
- Грузоподъемность статическая: 370 кн
- Частота вращения предельная: 4 750 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.47
- Расчетный коэффициент (Y): 1.27
- Расчетный коэффициент (Y0): 0.7
Габаритные и посадочные размеры:
- Ширина (высота) (B): 46.038 мм
- Внутренний диаметр: 66.675 мм
- Внешний диаметр: 136.525 мм
- Высота. мм: 46.038
- Ширина наружной обоймы (C): 36.512 мм
- Масса: 3.42 кг
- Ширина рабочая (T): 46.038 мм
Классификация:
- Тела качения: ролики
- Обозначение: kh715341-h715311
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника KH715341-H715311, технические характеристики и номинальные значения.
Таблица модификаций подшипника KH715341-H715311
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| H715341/11 | Роликовый радиально-упорный подшипник, однорядный. | 66.675 | 136.525 | 46.038 | 3.32 |
| H715341A/11 | Роликовый радиально-упорный подшипник, однорядный. | 66.675 | 136.525 | 46.038 | 3.36 |
| H715341/H715311 | Роликовый радиально-упорный подшипник, однорядный. | 66.675 | 136.525 | 46.038 | 3.28 |
| H715341/H715310 | Тяжёлая серия. | 66.675 | 139.7 | 46.038 | 3.48 |
| H715341/H715311A | Тяжёлая серия. | 66.675 | 136.525 | 46.038 | 3.3 |
| H715341A/H715311 | Тяжёлая серия. | 66.675 | 136.525 | 46.038 | 3.28 |
| H715341/H715310-B | Тяжёлая серия. | 66.675 | 139.7 | 46.038 | 3.67 |
Модификации подшипника KH715341-H715311 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 4T-H715341A/H715311 | 66.675 | 136.525 | 46.038 |
