Роликовый подшипник KHH231649-HH231615
Подшипник KHH231649-HH231615 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 231649, размер 139.7*295.275*87.312 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 139.7 мм
Наружный диаметр: 295.275 мм
Ширина: 87.312 мм
Масса: 24.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

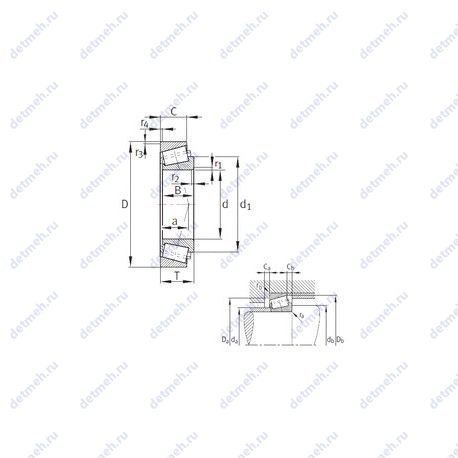

Таблица размеров и характеристик подшипника KHH231649-HH231615
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер сопряженных деталей (rb max.): 6.4
- Размер (r3 min.): 6.4 мм
- Размер (r4 min.): 6.4 мм
- Размер сопряженных деталей (Ca min.): 9
- Размер сопряженных деталей (Cb min.): 19
- Размер сопряженных деталей (da max): 161
- Размер сопряженных деталей (Da min): 258
- Размер сопряженных деталей (db min): 177
- Размер сопряженных деталей (Db min.): 264
- Размер сопряженных деталей (ra max.): 9.7
- Размер (r2 min.): 9.7 мм
- Граничная нагрузка по усталости (Pu): 130
- Уплотнение: нет
- Размеры. мм: 139.7x295.275x82.55
- Количество дорожек качения: 1
- Размер (a): 56 мм
- Размер (d1): 199.1 мм
- Размер (r1 min.): 9.7 мм
Пропускная способность:
- Грузоподъемность динамическая: 830 кн
- Грузоподъемность статическая: 1120 кн
- Частота вращения предельная: 2 380 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.32
- Расчетный коэффициент (Y): 1.88
- Расчетный коэффициент (Y0): 1.04
Габаритные и посадочные размеры:
- Ширина (высота) (B): 87.312 мм
- Внутренний диаметр: 139.7 мм
- Внешний диаметр: 295.275 мм
- Высота. мм: 82.55
- Ширина наружной обоймы (C): 57.15 мм
- Масса: 24.1 кг
- Ширина рабочая (T): 82.55 мм
Классификация:
- Тела качения: ролики
- Обозначение: khh231649-hh231615
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
В таблице приведены основные размеры подшипника KHH231649-HH231615, технические характеристики и номинальные значения.
Таблица модификаций подшипника KHH231649-HH231615
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| HH231649/10 | Роликовый радиально-упорный подшипник, однорядный. | 139.7 | 288.925 | 87.312 | 24.2 |
| HH231649/15 | Роликовый радиально-упорный подшипник, однорядный. | 139.7 | 295.275 | 87.312 | 26.1 |
| HH231649/HH231615 | Шестигранное отверстие (кулачковые ролики с осью). | 139.7 | 295.275 | 87.312 | 24.9 |
| HH231649/HH231610 | Роликовый радиально-упорный подшипник, однорядный. | 139.7 | 288.925 | 87.312 | 22.6 |
Модификации подшипника KHH231649-HH231615 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| T-HH231649/HH231615 | 139.7 | 295.275 | 87.312 |
