Подшипник K3982-3920 ISO

Модификация K3982-3920 — это импортный роликовый радиальный-упорный подшипник, однорядный, основное конструктивное исполнение - 3982.
Размер подшипника: 63.5*112.712*30.048 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: FAG
  3. Внутренний диаметрВнутренний диаметр: 63.5 мм
  4. Наружный диаметрНаружный диаметр: 112.712 мм
  5. ШиринаШирина: 30.048 мм
  6. МассаМасса: 1.3 кг

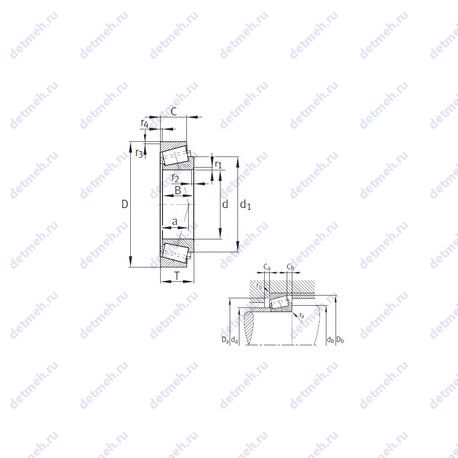

Подшипник K3982-3920 чертеж
Чертеж подшипника K3982-3920

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения K3982-3920

Префикс K — Осевой цилиндрический ролик и клетка в сборе

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица размеров и характеристик подшипника K3982-3920

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель FAG

FAG — Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG , которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

  • Основной тип - роликовый радиальный-упорный;
  • Тела качения - ролики;
  • Обозначение - k3982-3920;
  • Нагрузка - радиальная и осевая;

Прочие характеристики:

  • Размеры. мм - 63.5x112.712x30.162;
  • Количество дорожек качения - 1;
  • Размер (a) - 27 мм;
  • Размер (d1) - 89 мм;
  • Размер (r1 min.) - 3.5 мм;
  • Размер (r2 min.) - 3.5 мм;
  • Размер (r3 min.) - 3.3 мм;
  • Размер (r4 min.) - 3.3 мм;
  • Размер сопряженных деталей (Ca min.) - 4;
  • Размер сопряженных деталей (Cb min.) - 6;
  • Размер сопряженных деталей (da max) - 71;
  • Размер сопряженных деталей (Da min) - 99;
  • Размер сопряженных деталей (db min) - 77;
  • Размер сопряженных деталей (Db min.) - 106;
  • Размер сопряженных деталей (ra max.) - 3.5;
  • Размер сопряженных деталей (rb max.) - 3.3;
  • Граничная нагрузка по усталости (Pu) - 21.9;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 63.5 мм;
  • Внешний диаметр - 112.712 мм;
  • Высота. мм - 30.162;
  • Ширина (высота) (B) - 30.048 мм;
  • Ширина наружной обоймы (C) - 23.812 мм;
  • Масса - 1.3 кг;
  • Ширина рабочая (T) - 30.162 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 119 кн;
  • Грузоподъемность статическая - 176 кн;
  • Частота вращения предельная - 6 000 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.4;
  • Расчетный коэффициент (Y) - 1.49;
  • Расчетный коэффициент (Y0) - 0.82;
×
