Роликовый подшипник AK47686-47620

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

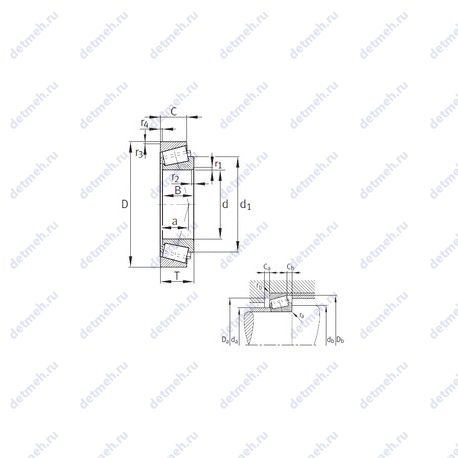

Прочие характеристики:

• Размер сопряженных деталей (rb max.) - 3.3;
• Размер (r3 min.) - 3.3 мм;
• Размер (r4 min.) - 3.3 мм;
• Размер сопряженных деталей (Ca min.) - 5;
• Размер сопряженных деталей (Cb min.) - 7;
• Размер сопряженных деталей (da max) - 90;
• Размер сопряженных деталей (Da min) - 119;
• Размер сопряженных деталей (db min) - 97;
• Размер сопряженных деталей (Db min.) - 128;
• Размер сопряженных деталей (ra max.) - 3.5;
• Размер (r2 min.) - 3.5 мм;
• Граничная нагрузка по усталости (Pu) - 29;
• Уплотнение - нет;
• Размеры. мм - 82.55x133.35x33.338;
• Количество дорожек качения - 1;
• Размер (a) - 30 мм;
• Размер (d1) - 108.2 мм;
• Размер (r1 min.) - 3.5 мм;

Пропускная способность:

• Грузоподъемность динамическая - 153 кн;
• Грузоподъемность статическая - 235 кн;
• Частота вращения предельная - 5 000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.4;
• Расчетный коэффициент (Y) - 1.48;
• Расчетный коэффициент (Y0) - 0.82;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 33.338 мм;
• Внутренний диаметр - 82.55 мм;
• Внешний диаметр - 133.35 мм;
• Высота. мм - 33.338;
• Ширина наружной обоймы (C) - 26.195 мм;
• Масса - 1.94 кг;
• Ширина рабочая (T) - 33.338 мм;

Классификация:

• Тела качения - ролики;
• Обозначение - ak47686-47620;
• Основной тип - роликовый радиальный-упорный;
• Нагрузка - радиальная и осевая;
