Роликовый подшипник 31328
Подшипник 31328 — это импортный роликовый радиально-упорный конический подшипник, однорядный, является основным конструктивным исполнением, размер 140*300*70 мм.
Отечественный аналог - 1027328.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

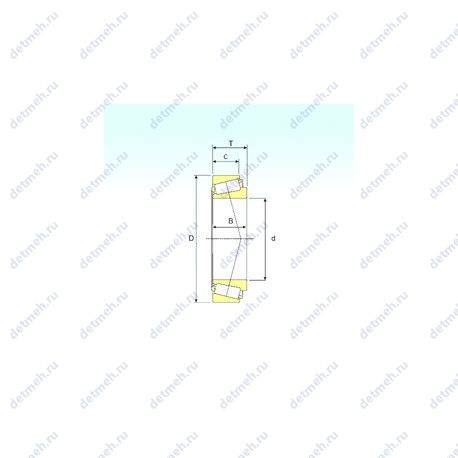

Таблица размеров и характеристик подшипника 31328
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 140x300x77
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 1980 об/мин
- Частота вращения предельная при пластичной смазке: 1683 об/мин
- Грузоподъемность статическая: 882 кн
- Грузоподъемность динамическая: 679 кн
Габаритные и посадочные размеры:
- Масса: 24.5 кг
- Ширина наружной обоймы (C): 47 мм
- Ширина (высота) (B): 70 мм
- Высота. мм: 77
- Ширина рабочая (T): 77 мм
- Внешний диаметр: 300 мм
- Внутренний диаметр: 140 мм
Классификация:
- Обозначение: 31328
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Габаритные и посадочные размеры:
- Высота. мм: 77
- Внешний диаметр: 300 мм
- Внутренний диаметр: 140 мм
- Ширина (высота) (B): 70 мм
- Ширина рабочая (T): 77 мм
- Масса: 35.5 кг
- Ширина наружной обоймы (C): 47 мм
Прочие характеристики:
- Размеры. мм: 140x300x77
- Размер сопряженных деталей (Db min.): 280
- Размер сопряженных деталей (db min): 160
- Размер сопряженных деталей (Da min): 235
- Размер сопряженных деталей (da max): 169
- Размер (r4 min.): 4 мм
- Размер (r3 min.): 4 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (r2 min.): 5 мм
- Размер (r1 min.): 5 мм
- Размер (a): 94 мм
Классификация:
- Обозначение: 31328
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
Исходные данные для расчета:
- Расчетный коэффициент (Y0): 0.41
- Расчетный коэффициент (Y): 0.75
- Расчетный коэффициент (e): 0.8
Пропускная способность:
- Частота вращения предельная: 2200 об/мин
- Грузоподъемность статическая: 903 кн
- Грузоподъемность динамическая: 695 кн
Производитель CYSD+
Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002
Габаритные и посадочные размеры:
- Внешний диаметр: 300 мм
- Масса: 22.8 кг
- Ширина наружной обоймы (C): 47 мм
- Ширина (высота) (B): 70 мм
- Ширина рабочая (T): 77 мм
- Высота. мм: 77
- Внутренний диаметр: 140 мм
Пропускная способность:
- Грузоподъемность статическая: 928 кн
- Грузоподъемность динамическая: 678 кн
- Частота вращения предельная при жидкой смазке: 1400 об/мин
- Частота вращения предельная при пластичной смазке: 1000 об/мин
Прочие характеристики:
- Размеры. мм: 140x300x77
- Уплотнение: нет
- Количество дорожек качения: 1
Классификация:
- Обозначение: 31328
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Прочие характеристики:
- Размеры. мм: 140x300x77
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер (a): 90 мм
Классификация:
- Обозначение: 31328
- Тела качения: ролики
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
Габаритные и посадочные размеры:
- Внутренний диаметр: 140 мм
- Внешний диаметр: 300 мм
- Высота. мм: 77
- Масса: 24.5 кг
- Ширина (высота) (B): 70 мм
- Ширина наружной обоймы (C): 47 мм
- Ширина рабочая (T): 77 мм
В таблице приведены основные размеры подшипника 31328, технические характеристики и номинальные значения.
Таблица модификаций подшипника 31328
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 31328X | Ширина внутреннего кольца В = общей ширине Т (только для метрических типов). | 140 | 300 | 70 | 23 |
| 31328 A | Роликовый радиально-упорный конический подшипник, однорядный. | 140 | 300 | 70 | 24.5 |
| 31328JR | Штампованный сепаратор из стального листа. | 140 | 300 | 77 | 23.3 |
| 31328XU | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 300 | 70 | 23 |
| 31328-DF | Механически обработанный сепаратор из стали или специального чугуна. | 140 | 300 | 70 | 51.1 |
| HR31328J | Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа. | 140 | 300 | 70 | 28.5 |
| 31328XUDF | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. | 140 | 300 | 154 | 49.7 |
| 31328 XJ2 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа. | 140 | 300 | 77 | 22.608 |
| 31328XJ/DF | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа. | 140 | 300 | 154 | 52.5 |
| 31328 XJ2/DF | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа. | 140 | 300 | 154 | 52.5 |
| 31328-X-N11CA | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 300 | 154 | 45.6 |
| 31328-X-N11CA-A160-200 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 140 | 300 | 154 | 45.6 |
Модификации подшипника 31328 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 31328
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-15 | 1027328 | 140 | 300 | 48 | ГОСТ |
| ISB | 31328 | 140 | 300 | 70 | ISO |
| CYSD | 31328 | 140 | 300 | 70 | ISO |
| NKE | 31328 | 140 | 300 | 70 | ISO |
| ISO | 31328 | 140 | 300 | 70 | ISO |
Аналог подшипника 31328 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
