Роликовый подшипник 2474/2420

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: 2474/2420
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 28.575x68.262x22.225
• Количество дорожек качения: 1
• Уплотнение: нет

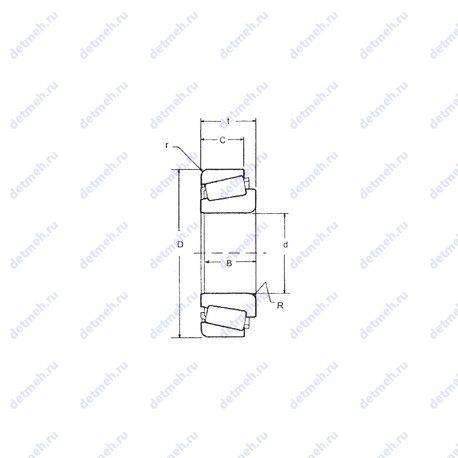

Габаритные и посадочные размеры:

• Внутренний диаметр: 28.575 мм
• Внешний диаметр: 68.262 мм
• Высота. мм: 22.225
• Ширина наружной обоймы (C): 17.462 мм
• Масса: 0.41 кг
• Ширина рабочая (T): 22.225 мм
• Ширина (высота) (B): 23.812 мм

Пропускная способность:

• Грузоподъемность динамическая: 57.5 кн
• Грузоподъемность статическая: 65.5 кн
• Частота вращения предельная при пластичной смазке: 5700 об/мин
• Частота вращения предельная при жидкой смазке: 7700 об/мин

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: 2474/2420
• Нагрузка: радиальная и осевая

Габаритные и посадочные размеры:

• Внешний диаметр: 68.262 мм
• Масса: 0.402 кг

Пропускная способность:

• Частота вращения предельная при пластичной смазке: 6000 об/мин
• Частота вращения предельная при жидкой смазке: 8000 об/мин

Прочие характеристики:

• Количество дорожек качения: 1
• Уплотнение: нет
• Размер сопряженных деталей (ra max.): 0.8
• Размер сопряженных деталей (da min.): 36.5
• Размер сопряженных деталей (rb max.): 1.6
• Размер (r2 min.): 1.6 мм
• Размер сопряженных деталей (db min): 36

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: 2474/2420
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 28.575x68.262x22.225
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (a): 6.6 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 28.575 мм
• Внешний диаметр: 68.262 мм
• Высота. мм: 22.225
• Масса: 0.41 кг
• Ширина (высота) (B): 23.812 мм
• Ширина наружной обоймы (C): 17.462 мм
• Ширина рабочая (T): 22.225 мм

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: 2474/2420
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 28.575x68.262x22.225
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (a): 6.6 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 28.575 мм
• Внешний диаметр: 68.262 мм
• Высота. мм: 22.225
• Масса: 0.41 кг
• Ширина (высота) (B): 23.812 мм
• Ширина наружной обоймы (C): 17.462 мм
• Ширина рабочая (T): 22.225 мм

Пропускная способность:

• Грузоподъемность динамическая: 62.6 кн
• Грузоподъемность статическая: 73.3 кн
• Частота вращения предельная при пластичной смазке: 5600 об/мин
• Частота вращения предельная при жидкой смазке: 7500 об/мин

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: 2474/2420
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 28.575x68.262x22.225
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (a): -6.6 мм.
• Размер сопряженных деталей (Da): 63
• Размер сопряженных деталей (db): 36
• Размер сопряженных деталей (da): 35
• Размер сопряженных деталей (Db): 60
• Размер (Aa): 1
• Размер (Ab): 0.3

Габаритные и посадочные размеры:

• Внутренний диаметр: 28.575 мм
• Внешний диаметр: 68.262 мм
• Высота. мм: 22.225
• Ширина наружной обоймы (C): 17.462 мм.
• Масса: 0.41 кг
• Ширина рабочая (T): 22.225 мм.
• Ширина (высота) (B): 23.812 мм.
• Радиус внутренней фаски (R): 0.8 мм.
• Радиус наружней фаски: 1.5 мм.

Пропускная способность:

• Грузоподъемность статическая: 73.3 кн
• Грузоподъемность динамическая (C90): 16.2
• Грузоподъемность динамическая (Ca90): 9.42
• Грузоподъемность динамическая (C1): 62.6 кн

Исходные данные для расчета:

• Коэффициент (G1): 18.8
• Коэффициент (G2): 10.5
• Коэффициент (Cg): 0.0155
• Коэффициент (K): 1.72
• Расчетный коэффициент (e): 0.34
• Расчетный коэффициент (Y): 1.77
