Шариковый подшипник 436213

Подшипник 436213 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º, является основным конструктивным исполнением, размер 65*120*46 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 65 мм
Наружный диаметр: 120 мм
Ширина: 46 мм
Масса: 2 кг

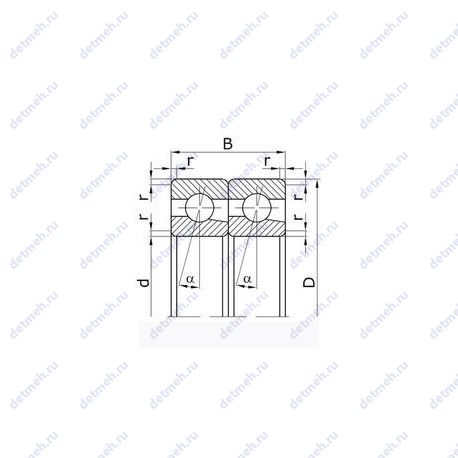

Подшипник 436213 чертеж — Чертеж подшипника 436213

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 436213

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 436213;
Размеры. мм - 65x120x46;
alf. град - 12;

Габаритные и посадочные размеры:

Внутренний диаметр - 65 мм;
Внешний диаметр - 120 мм;
Ширина (высота) (B) - 46;
Радиус наружней фаски - 2.5;
Масса - 2 кг;

В таблице приведены основные размеры подшипника 436213, технические характеристики и номинальные значения.

Таблица модификаций подшипника 436213

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
436213К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	120	46	2
436213Е	Сепаратор из текстолита..	65	120	23	2
5 436213 Е	Сепаратор из текстолита..	65	120	46	1.98

Модификации подшипника 436213 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
236213	65	120	46
246213	65	120	46
266213	65	120	46
336213	65	120	46
346213	65	120	46
366213	65	120	46
446213	65	120	46
466213	65	120	46
24-246213 Е1	65	120	46	Сепаратор из текстолита
246213 АЛУ	65	120	46	Сепаратор из латуни	Повышенной грузоподъёмности Специальные тех. требования
336213К	65	120	46	Проточка на внешнем кольце для смазки
4-246213 Е5	65	120	46	Сепаратор из текстолита
5 246213 Е5	65	120	46	Сепаратор из текстолита
5 246213 Л	65	120	46	Сепаратор из латуни
5 446213 Е	65	120	46	Сепаратор из текстолита
5 446213 Е5	65	120	46	Сепаратор из текстолита
6 246213 Е5	65	120	46	Сепаратор из текстолита
6 246213 Л	65	120	46	Сепаратор из латуни
2 246213 А1ЕШ3	65	120	46	Сепаратор из текстолита	Повышенной грузоподъёмности
2 246213 А1Е	65	120	46	Сепаратор из текстолита	Повышенной грузоподъёмности
5 246213 АЛУ	65	120	46	Сепаратор из латуни	Повышенной грузоподъёмности Специальные тех. требования
5 246213 А1Е	65	120	46	Сепаратор из текстолита	Повышенной грузоподъёмности
5 446213	65	120	46
2 246213 Л	65	120	46	Сепаратор из латуни
2 446213 Е5	65	120	46	Сепаратор из текстолита
24 246213 Л	65	120	46	Сепаратор из латуни
4 246213 Л	65	120	46	Сепаратор из латуни
4 446213 Е2	65	120	46	Сепаратор из текстолита
4 446213 Е5	65	120	46	Сепаратор из текстолита
5 446213 Е2	65	120	46	Сепаратор из текстолита
5 446213 Е3	65	120	46	Сепаратор из текстолита
6 246213 Е3	65	120	46	Сепаратор из текстолита
