Роликовый подшипник T7FC070

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - t7fc070;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 70x140x39;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 2.5;
• Размер (a) - 46.5 мм;
• Размер сопряженных деталей (da min.) - 84;
• Размер сопряженных деталей (Da min) - 106;
• Размер сопряженных деталей (Da max.) - 126;
• Размер сопряженных деталей (rb max.) - 2.5;
• Размер (r2 min.) - 3 мм;
• Размер сопряженных деталей (da max) - 82;
• Размер сопряженных деталей (Db min.) - 133;

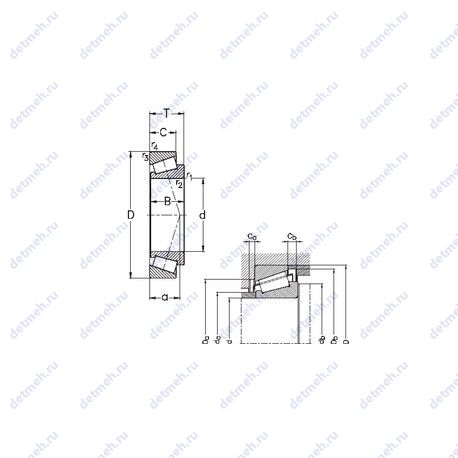

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 39;
• Ширина наружной обоймы (C) - 27 мм;
• Масса - 2.64 кг;
• Ширина (высота) (B) - 35.5 мм;
• Радиус наружней фаски - 3 мм;
• Ширина рабочая (T) - 39 мм;

Пропускная способность:

• Грузоподъемность динамическая - 177 кн;
• Грузоподъемность статическая - 242 кн;
• Частота вращения предельная при пластичной смазке - 2400 об/мин;
• Частота вращения предельная при жидкой смазке - 3400 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.87;
• Расчетный коэффициент (Y0) - 0.38;
• Расчетный коэффициент (Y1) - 0.69;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Нагрузка - радиальная и осевая;
• Обозначение - t7fc070;

Прочие характеристики:

• Размеры. мм - 70x140x39;
• Размер (a) - 47 мм;
• Размер (r1 min.) - 3 мм;
• Размер (r2 min.) - 3 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r3 min.) - 3 мм;
• Размер (r4 min.) - 3 мм;
• Размер сопряженных деталей (da max) - 82;
• Размер сопряженных деталей (Da min) - 106;
• Размер сопряженных деталей (db min) - 82;
• Размер сопряженных деталей (Db min.) - 133;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 39;
• Ширина (высота) (B) - 35.5 мм;
• Ширина наружной обоймы (C) - 27 мм;
• Масса - 2.65 кг;
• Ширина рабочая (T) - 39 мм;

Пропускная способность:

• Грузоподъемность динамическая - 176 кн;
• Грузоподъемность статическая - 240 кн;
• Частота вращения предельная - 4500 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.88;
• Расчетный коэффициент (Y0) - 0.4;
• Расчетный коэффициент (Y) - 0.68;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - t7fc070;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 70x140x39;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 46.5 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 39;
• Масса - 2.64 кг;
• Ширина (высота) (B) - 35.5 мм;
• Ширина наружной обоймы (C) - 27 мм;
• Ширина рабочая (T) - 39 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - t7fc070;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 70x140x39;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 46.5 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 39;
• Масса - 2.64 кг;
• Ширина (высота) (B) - 35.5 мм;
• Ширина наружной обоймы (C) - 27 мм;
• Ширина рабочая (T) - 39 мм;

Пропускная способность:

• Грузоподъемность динамическая - 177 кн;
• Грузоподъемность статическая - 242 кн;
• Частота вращения предельная при пластичной смазке - 2400 об/мин;
• Частота вращения предельная при жидкой смазке - 3400 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - t7fc070;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 70x140x39;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 2.5;
• Размер сопряженных деталей (da min.) - 88;
• Размер сопряженных деталей (Da max.) - 126;
• Размер (a) - 45.7 мм;
• Размер (r1 min.) - 3 мм;
• Размер сопряженных деталей (Da min) - 106;
• Размер сопряженных деталей (db max.) - 79;
• Размер сопряженных деталей (Db min.) - 133;
• Размер сопряженных деталей (rb max.) - 2.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 39;
• Ширина наружной обоймы (C) - 27 мм;
• Масса - 2.55 кг;
• Ширина (высота) (B) - 35.5 мм;
• Ширина рабочая (T) - 39 мм;
• Радиус наружней фаски - 3 мм;

Пропускная способность:

• Грузоподъемность динамическая - 177 кн;
• Частота вращения предельная при жидкой смазке - 3400 об/мин;
• Частота вращения предельная при пластичной смазке - 2400 об/мин;
• Грузоподъемность статическая - 229 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.87;
• Расчетный коэффициент (Y0) - 0.38;
• Расчетный коэффициент (Y1) - 0.69;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - t7fc070;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 70x140x39;
• Размер (a) - 47 мм;
• Размер (d1) - 108.6 мм;
• Размер сопряженных деталей (da max) - 81 мм;
• Размер сопряженных деталей (db min) - 90 мм;
• Размер сопряженных деталей (ra max.) - 3 мм;
• m - 2.68 kg/α вес;
• Cr - 208000 n;
• C0r - 237000 n;
• e - 0.87;
• Y - 0.69;
• Y0 - 0.38;
• Cur - 36500 n;
• Ca min. - 6 мм;
• Cb min. - 12 мм;
• Da min. - 106 мм;
• Db min. - 133 мм;
• r1. 2 min. - 3 мм;
• r3. 4 min. - 3 мм;
• rb max. - 3 мм;
• nG - 4800 1/min;
• nB - 4100 1/min;
• Da max. - 126 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 70 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 39;
• Ширина (высота) (B) - 35.5 мм;
• Ширина наружной обоймы (C) - 27 мм;
• Ширина рабочая (T) - 39 мм;
• Внутренний диаметр (d) - 70 мм;
• Наружный диаметр (D) - 140 мм;
