Роликовый подшипник T7FC050

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: t7fc050
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 50x105x32
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер сопряженных деталей (ra max.): 2.5
• Размер (a): 35.9 мм
• Размер сопряженных деталей (da min.): 64
• Размер сопряженных деталей (Da min): 78
• Размер сопряженных деталей (Da max.): 91
• Размер сопряженных деталей (rb max.): 2.5
• Размер (r2 min.): 3 мм
• Размер сопряженных деталей (da max): 59
• Размер сопряженных деталей (Db min.): 100

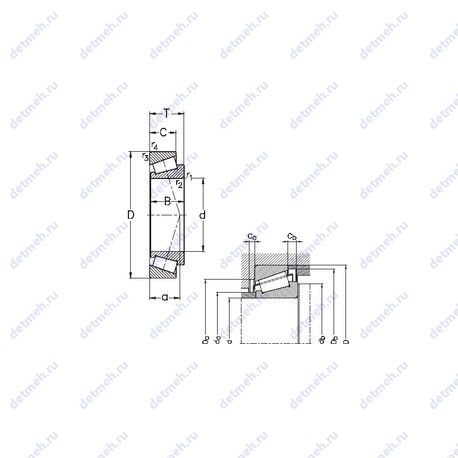

Габаритные и посадочные размеры:

• Внутренний диаметр: 50 мм
• Внешний диаметр: 105 мм
• Высота. мм: 32
• Ширина наружной обоймы (C): 22 мм
• Масса: 1.25 кг
• Ширина (высота) (B): 29 мм
• Радиус наружней фаски: 3 мм
• Ширина рабочая (T): 32 мм

Пропускная способность:

• Грузоподъемность динамическая: 113 кн
• Грузоподъемность статическая: 140 кн
• Частота вращения предельная при пластичной смазке: 3300 об/мин
• Частота вращения предельная при жидкой смазке: 4600 об/мин

Исходные данные для расчета:

• Расчетный коэффициент (e): 0.87
• Расчетный коэффициент (Y0): 0.38
• Расчетный коэффициент (Y1): 0.69

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Нагрузка: радиальная и осевая
• Обозначение: t7fc050

Прочие характеристики:

• Размеры. мм: 50x105x32
• Размер (a): 36 мм
• Размер (r1 min.): 3 мм
• Размер (r2 min.): 3 мм
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (r3 min.): 3 мм
• Размер (r4 min.): 3 мм
• Размер сопряженных деталей (da max): 60
• Размер сопряженных деталей (Da min): 78
• Размер сопряженных деталей (db min): 62
• Размер сопряженных деталей (Db min.): 100

Габаритные и посадочные размеры:

• Внутренний диаметр: 50 мм
• Внешний диаметр: 105 мм
• Высота. мм: 32
• Ширина (высота) (B): 29 мм
• Ширина наружной обоймы (C): 22 мм
• Масса: 1.2 кг
• Ширина рабочая (T): 32 мм

Пропускная способность:

• Грузоподъемность динамическая: 108 кн
• Грузоподъемность статическая: 137 кн
• Частота вращения предельная: 6300 об/мин

Исходные данные для расчета:

• Расчетный коэффициент (e): 0.88
• Расчетный коэффициент (Y0): 0.4
• Расчетный коэффициент (Y): 0.68

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: t7fc050
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 50x105x32
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (a): 35.9 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 50 мм
• Внешний диаметр: 105 мм
• Высота. мм: 32
• Масса: 1.25 кг
• Ширина (высота) (B): 29 мм
• Ширина наружной обоймы (C): 22 мм
• Ширина рабочая (T): 32 мм

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: t7fc050
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 50x105x32
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер (a): 35.9 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 50 мм
• Внешний диаметр: 105 мм
• Высота. мм: 32
• Масса: 1.25 кг
• Ширина (высота) (B): 29 мм
• Ширина наружной обоймы (C): 22 мм
• Ширина рабочая (T): 32 мм

Пропускная способность:

• Грузоподъемность динамическая: 113 кн
• Грузоподъемность статическая: 140 кн
• Частота вращения предельная при пластичной смазке: 3300 об/мин
• Частота вращения предельная при жидкой смазке: 4600 об/мин

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: t7fc050
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 50x105x32
• Количество дорожек качения: 1
• Уплотнение: нет
• Размер сопряженных деталей (ra max.): 2.5
• Размер сопряженных деталей (da min.): 74
• Размер сопряженных деталей (Da max.): 91
• Размер (a): 36.4 мм
• Размер (r1 min.): 3 мм
• Размер сопряженных деталей (Da min): 78
• Размер сопряженных деталей (db max.): 59
• Размер сопряженных деталей (Db min.): 100
• Размер сопряженных деталей (rb max.): 2.5

Габаритные и посадочные размеры:

• Внутренний диаметр: 50 мм
• Внешний диаметр: 105 мм
• Высота. мм: 32
• Ширина наружной обоймы (C): 22 мм
• Масса: 1.22 кг
• Ширина (высота) (B): 29 мм
• Ширина рабочая (T): 32 мм
• Радиус наружней фаски: 3 мм

Пропускная способность:

• Грузоподъемность динамическая: 109 кн
• Частота вращения предельная при жидкой смазке: 4500 об/мин
• Частота вращения предельная при пластичной смазке: 3200 об/мин
• Грузоподъемность статическая: 133 кн

Исходные данные для расчета:

• Расчетный коэффициент (e): 0.87
• Расчетный коэффициент (Y0): 0.38
• Расчетный коэффициент (Y1): 0.69

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Классификация:

• Основной тип: роликовый радиальный-упорный
• Тела качения: ролики
• Обозначение: t7fc050
• Нагрузка: радиальная и осевая

Прочие характеристики:

• Размеры. мм: 50x105x32
• Размер (a): 36 мм
• Размер (d1): 80.9 мм
• Размер сопряженных деталей (da max): 59 мм
• Размер сопряженных деталей (db min): 65 мм
• Размер сопряженных деталей (ra max.): 3 мм
• m: 1.24 kg/α вес
• Cr: 127000 n
• C0r: 135000 n
• e: 0.87
• Y: 0.69
• Y0: 0.38
• Cur: 20400 n
• Ca min.: 5 мм
• Cb min.: 10 мм
• Da min.: 78 мм
• Db min.: 100 мм
• r1. 2 min.: 3 мм
• r3. 4 min.: 3 мм
• rb max.: 3 мм
• nG: 6600 1/min
• nB: 5500 1/min
• Da max.: 91 мм

Габаритные и посадочные размеры:

• Внутренний диаметр: 50 мм
• Внешний диаметр: 105 мм
• Высота. мм: 32
• Ширина (высота) (B): 29 мм
• Ширина наружной обоймы (C): 22 мм
• Ширина рабочая (T): 32 мм
• Внутренний диаметр (d): 50 мм
• Наружный диаметр (D): 105 мм
