Подшипник 113 ГОСТ

113 — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог - 6013.
Размер подшипника: 65*100*18 мм.

Стандарт: ГОСТ
Бренды: hb2,ГОСТ,ГПЗ-23 Смотреть все
Внутренний диаметр: 65 мм
Наружный диаметр: 100 мм
Ширина: 18 мм
Масса: 0.446 кг

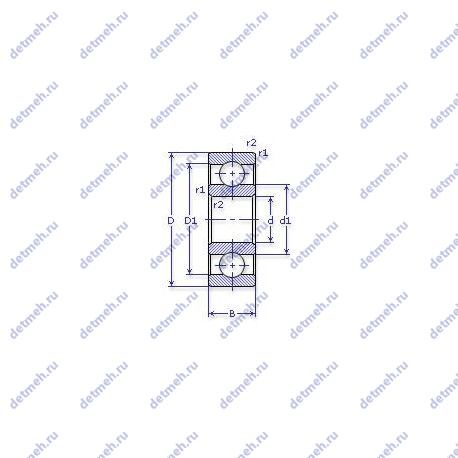

Подшипник 113 чертеж — Чертеж подшипника 113

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Модификации
Аналоги
Применяемость
Взаимозаменяемость
Размеры и характеристики

Таблица модификаций подшипника 113

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
113 А	Повышенная грузоподъемность	65	100	18	0.45
113 Л	Сепаратор из латуни.	65	100	18	0.45
5 113 АЛ	Повышенная грузоподъемность Сепаратор из латуни.	65	100	18	0.45
5 113 БТ2	Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из безоловянистой бронзы.	65	100	18	0.45
5 113 Л	Сепаратор из латуни.	65	100	18	0.45
5 113 ЛТ2	Температура отпуска: 250°, Рабочая температура: 200° Сепаратор из латуни.	65	100	18	0.45
6113		65	100	18	0.437
6 113 А	Повышенная грузоподъемность	65	100	18	0.45
6 113 Л	Сепаратор из латуни.	65	100	18	0.45
7 113 А	Повышенная грузоподъемность	65	100	18	0.45
7-113 Л	Сепаратор из латуни.	65	100	18	0.527
70113		65	100	18	0.45
75 113 АЕ	Повышенная грузоподъемность Сепаратор из текстолита.	65	100	18	0.45
75 113 АЛ	Повышенная грузоподъемность Сепаратор из латуни.	65	100	18	0.45
75 113 Л	Сепаратор из латуни.	65	100	18	0.45
78-113 АЛ	Повышенная грузоподъемность Сепаратор из латуни.	65	100	18	0.527
6 113 АЛШ	Повышенная грузоподъемность Нормы шумности Сепаратор из латуни.	65	100	18	0.45
6 113 АШ	Повышенная грузоподъемность Нормы шумности	65	100	18	0.45
6 113 Ш1	Нормы шумности	65	100	18	0.45
76 113 АЛШ1	Повышенная грузоподъемность Нормы шумности Сепаратор из латуни.	65	100	18	0.45
76 113 АЛШ	Повышенная грузоподъемность Нормы шумности Сепаратор из латуни.	65	100	18	0.45
76 113 АШ1	Повышенная грузоподъемность Нормы шумности	65	100	18	0.45
76 113 АШ	Повышенная грузоподъемность Нормы шумности	65	100	18	0.45
70 113 А	Повышенная грузоподъемность	65	100	18	0.45
7113		65	100	18	0.45
5113		65	100	18	0.45

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица аналогов подшипника 113

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-4	113	65	100	18	ГОСТ
ГПЗ-3	113	65	100	18	ГОСТ
ГПЗ-23	113	65	100	18	ГОСТ
ГПЗ-24	113	65	100	18	ГОСТ
ГПЗ-35	113	65	100	18	ГОСТ
hb2	113	65	100	18	ГОСТ
ГОСТ	113	65	100	18	ГОСТ
FBJ	6013	65	100	18	ISO
SKF	6013	65	100	18	ISO
ROLEK	6013	65	100	18	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица применяемости подшипника 113

КЗКТ Э538ДК Коробка раздаточная
МАЗ 538 Коробка передач гидромеханическая
Трактор ЛХТ-55 Лебедка муфта свободного хода
Трактор Т-150К Шестерня транспортного ряда
Трактор ТДТ-55 Лебедка муфта свободного хода

Что такое применяемость подшипника?

Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.

Таблица взаимозаменяемостей подшипника 113

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
50113	65	100	18
60113	65	100	18	При условии демонтажа одной защитной шайбы
80113	65	100	18	При условии демонтажа 2-х защитных шайб
150113	65	100	18	При условии демонтажа одной защитной шайбы
160113	65	100	18	При условии демонтажа одной защитной шайбы
180113	65	100	18	При условии демонтажа 2-х защитных шайб
450113	65	100	18	При условии демонтажа 2-х защитных шайб
750113	65	100	18	При условии демонтажа 2-х защитных шайб
113 А	65	100	18			Повышенной грузоподъёмности
113 АЛ	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
113 Л	65	100	18		Сепаратор из латуни
180113 А	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
5 113 АЛ	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
5 113 БТ2	65	100	18		Сепаратор из бронзы	Для повышенных температур
5 113 Л	65	100	18		Сепаратор из латуни
5 113 ЛТ2	65	100	18		Сепаратор из латуни	Для повышенных температур
5-180113	65	100	18	При условии демонтажа 2-х защитных шайб
6113	65	100	18
6 113 А	65	100	18			Повышенной грузоподъёмности
6 113 Л	65	100	18		Сепаратор из латуни
6-180113	65	100	18	При условии демонтажа 2-х защитных шайб
6-60113	65	100	18	При условии демонтажа одной защитной шайбы
6 60113 А	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6-80113	65	100	18	При условии демонтажа 2-х защитных шайб
6 80113 АС9	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80113 С9	65	100	18	При условии демонтажа 2-х защитных шайб
7 113 А	65	100	18			Повышенной грузоподъёмности
7-113 Л	65	100	18		Сепаратор из латуни
70113	65	100	18
75 113 АЕ	65	100	18		Сепаратор из текстолита	Повышенной грузоподъёмности
75 113 АЛ	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
75 113 Л	65	100	18		Сепаратор из латуни
78-113 АЛ	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
80113 А	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
180113 С17	65	100	18	При условии демонтажа 2-х защитных шайб
6 113 АЛШ	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
6 113 АШ	65	100	18			Повышенной грузоподъёмности
6 113 Ш1	65	100	18
6 160113 АШ1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6 160113 АШ	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6 160113 А2Ш1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6 180113 АL19Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 180113 АL19Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 180113 АW24Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 180113 АW24Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 180113 С17Ш1	65	100	18	При условии демонтажа 2-х защитных шайб
6 180113 С17Ш	65	100	18	При условии демонтажа 2-х защитных шайб
6 180113 С17	65	100	18	При условии демонтажа 2-х защитных шайб
6 50113 АШ1	65	100	18			Повышенной грузоподъёмности
6 50113 АШ	65	100	18			Повышенной грузоподъёмности
6 60113 АШ1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6 60113 АШ	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6 750113 АУL19Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности Специальные тех. требования
6 750113 АL19Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 750113 Ш1	65	100	18	При условии демонтажа 2-х защитных шайб
6 80113 АС17Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80113 АС17Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80113 АL19Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80113 АW24Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80113 АW24Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
70 50113 А	65	100	18			Повышенной грузоподъёмности
76 113 АЛШ1	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
76 113 АЛШ	65	100	18		Сепаратор из латуни	Повышенной грузоподъёмности
76 113 АШ1	65	100	18			Повышенной грузоподъёмности
76 113 АШ	65	100	18			Повышенной грузоподъёмности
76 160113 АШ1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
76 160113 А1Ш1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
76 160113 А2Ш1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
76 180113 АС17Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
76 180113 АL19Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
76 180113 АW24Ш1	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
76 180113 АW24Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
76 180113 С17Ш1	65	100	18	При условии демонтажа 2-х защитных шайб
76 50113 АШ1	65	100	18			Повышенной грузоподъёмности
76 60113 АШ1	65	100	18	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
76 80113 АС17Ш	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80113 А	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
70 113 А	65	100	18			Повышенной грузоподъёмности
7113	65	100	18
5113	65	100	18
80113 АС17	65	100	18	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 113

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-23

ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 113;

Габаритные и посадочные размеры:

Внутренний диаметр - 65 мм;
Внешний диаметр - 100 мм;
Ширина (высота) (B) - 18;
Масса - 0.437 кг;
Радиус наружней фаски - 2;
d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 18;
m (кг) Масса - 0.45;
r1. r2 min (мм) Радиус фаски - 1.1;

Прочие характеристики:

Номер по ГОСТ - 113;
Размеры. мм - 65x100x18;
Импортный аналог - 6013;
ГОСТ - ГОСТ 520, ту 37.006.087, ту 37.006.170, ту 003;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 10.319;
N шариков Количество шариков - 15;
D1(mm) Диаметр борта наружного кольца - 89.4;
d1 (mm) Диаметр борта внутреннего кольца - 76.7;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30.7;
Co (kN) Грузоподъемность статическая - 19.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;

Производитель ГОСТ

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 113;

Прочие характеристики:

Номер по ГОСТ - 113;
Размеры. мм - 65x100x18;
Импортный аналог - 6013;
ГОСТ - ГОСТ 520, ту 37.006.087;
Материал Марка стали - шх-15;
D1(mm) Диаметр борта наружного кольца - 89.4;
d шарика (мм) Диаметр шарика - 10.319;
N шариков Количество шариков - 15;
d1 (mm) Диаметр борта внутреннего кольца - 76.7;

Габаритные и посадочные размеры:

Внутренний диаметр - 65 мм;
Внешний диаметр - 100 мм;
Ширина (высота) (B) - 18;
Радиус наружней фаски - 2;
Масса - 0.437 кг;
d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 18;
m (кг) Масса - 0.45;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30.7;
Co (kN) Грузоподъемность статическая - 19.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;

Производитель ГПЗ-24

ГПЗ-24 — ООО "Пензенский подшипниковый завод"

Классификация:

Обозначение - 113;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 10.319;
N шариков Количество шариков - 15;
d1 (mm) Диаметр борта внутреннего кольца - 76.7;
D1(mm) Диаметр борта наружного кольца - 89.4;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 18;
m (кг) Масса - 0.45;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30.7;
Co (kN) Грузоподъемность статическая - 19.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;

Производитель ГПЗ-35

Классификация:

Обозначение - 113;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 10.319;
N шариков Количество шариков - 15;
D1(mm) Диаметр борта наружного кольца - 89.4;
d1 (mm) Диаметр борта внутреннего кольца - 76.7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 18;
m (кг) Масса - 0.45;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30.7;
Co (kN) Грузоподъемность статическая - 19.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;

Производитель ГПЗ-4

ГПЗ-4 — ООО "Завод приборных подшипников"

Классификация:

Обозначение - 113;

Прочие характеристики:

ГОСТ - ГОСТ 520;
d шарика (мм) Диаметр шарика - 10.319;
N шариков Количество шариков - 15;
Материал Марка стали - шх-15;
D1(mm) Диаметр борта наружного кольца - 89.4;
d1 (mm) Диаметр борта внутреннего кольца - 76.7;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 18;
m (кг) Масса - 0.45;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30.7;
Co (kN) Грузоподъемность статическая - 19.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;

Производитель hb2

Классификация:

Обозначение - 113;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 10.319;
N шариков Количество шариков - 15;
d1 (mm) Диаметр борта внутреннего кольца - 76.7;
D1(mm) Диаметр борта наружного кольца - 89.4;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 65;
D (мм) Наружный диаметр - 100;
В (мм) Ширина - 18;
m (кг) Масса - 0.45;
r1. r2 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30.7;
Co (kN) Грузоподъемность статическая - 19.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;
