Шариковый подшипник 380203

Подшипник 380203 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, является основным конструктивным исполнением, размер 17*40*13 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-13
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 13 мм
Масса: 0.072 кг

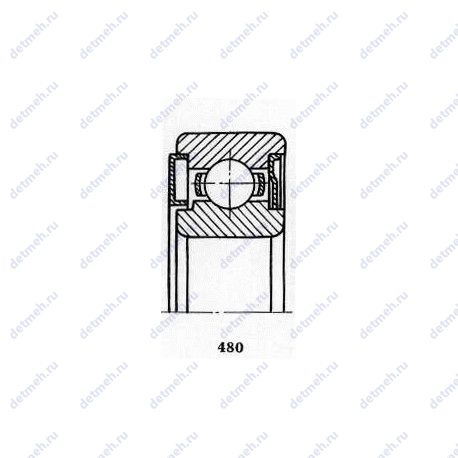

Подшипник 380203 чертеж — Чертеж подшипника 380203

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 380203

Производитель ГПЗ-13

ОАО "Ижевский подшипниковый завод"

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по ГОСТ - 380203;
Количество дорожек качения - 1;
Уплотнение - есть;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 40 мм;
Ширина (высота) (B) - 13 мм.;
Масса - 0.072 кг;

В таблице приведены основные размеры подшипника 380203, технические характеристики и номинальные значения.

Таблица модификаций подшипника 380203

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380203 А	Повышенная грузоподъемность.	17	40	13	0.07
380203 АС9	Повышенная грузоподъемность. ЛЗ-31.	17	40	13	0.07

Модификации подшипника 380203 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
6 550703	17	40	13
